Présentation

Les filières combinées ACTIFILTREO® 185 de Rikutec sont conçues pour assurer le traitement complet des eaux usées domestiques des résidences principales et secondaires, gîtes, etc., ainsi que la récupération des eaux de pluie. Ces filières sont agréées pour des capacités de 5EH, 6EH et 8EH. La sortie du filtre biologique peut être réalisée de façon gravitaire (pour les modèles de la gamme ACTIFILTREO® 185) ou haute (pour les modèles de la gamme ACTIFILTREO® 185 avec KIT POMPE) en ajoutant une pompe de relevage dans la boîte intégrée au filtre biologique (option).

Avantages du Produit

• Peu de déblai/remblai : Gain de place
• Rapidité d’exécution et simplicité de fonctionnement
• Support de filtration inaltérable : Coût d’entretien réduit
• Fonctionnement sans énergie : Sortie basse gravitaire des eaux usées traitées
• Possibilité de sortie haute : En utilisant le KIT POMPE (option)
• Pose en nappe : Voir conditions de pose sur livret utilisateur

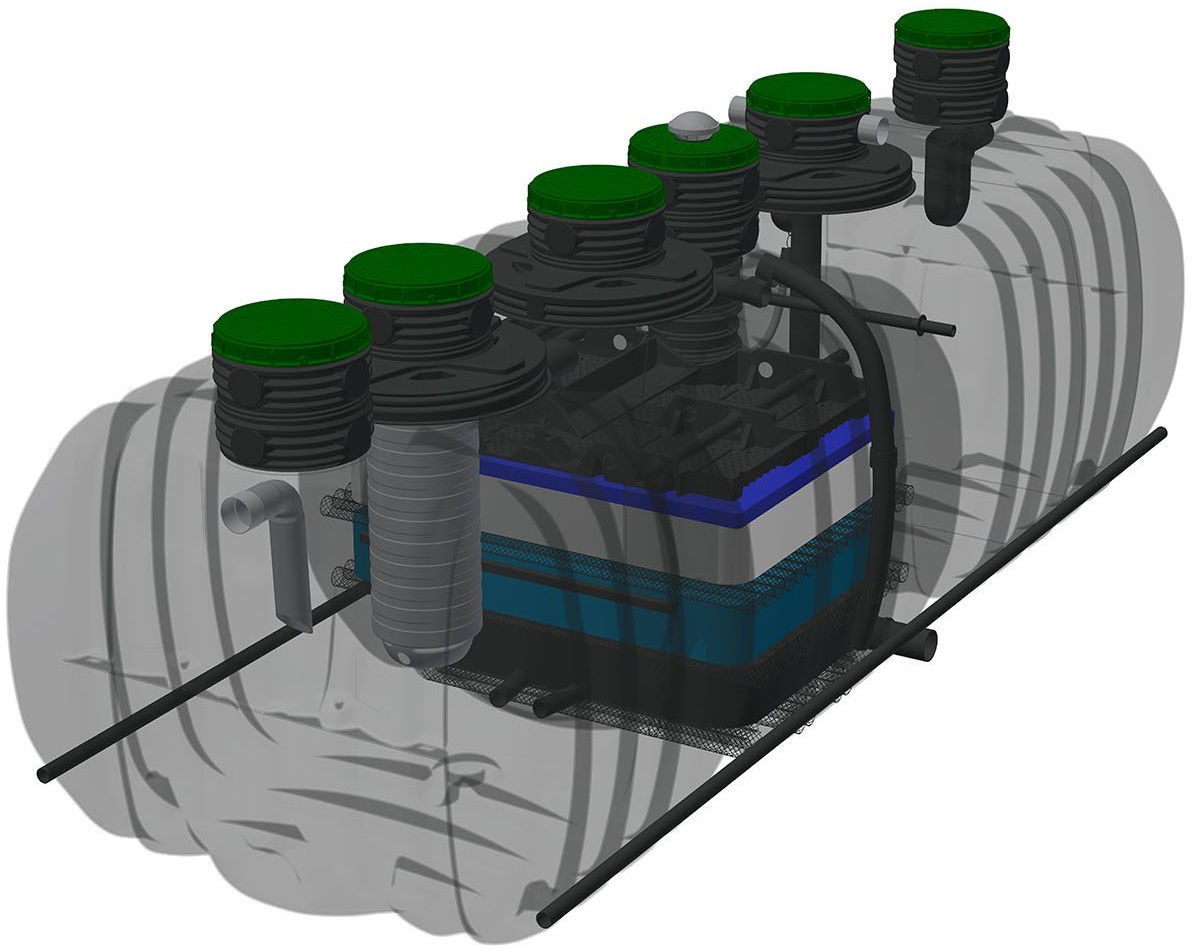

Composants de l’ACTIFILTREO® 185

• Compartiment dédié au traitement primaire : Équipé d’un panier indicateur de colmatage
• Compartiment dédié au traitement secondaire : Contenant un média filtrant à base de fibres synthétiques, une boîte intégrée et un dispositif de nettoyage
• Compartiment dédié à la récupération et réutilisation des eaux de pluie

Caractéristiques Techniques

• Désignation : ACTIFILTREO® 185 5EH/4000
• Code article : 37891
• Capacité nominale : 5 EH
• Longueur totale : 479 cm
• Largeur totale : 185 cm
• Hauteur totale : 151 cm
• Poids total : 550 kg
• Emprise au sol : 8.85 m²
• Fil d’eau Entrée : 120 cm
• Fil d’eau sortie haute : 122 cm
• Fil d’eau sortie basse : 6.5 cm

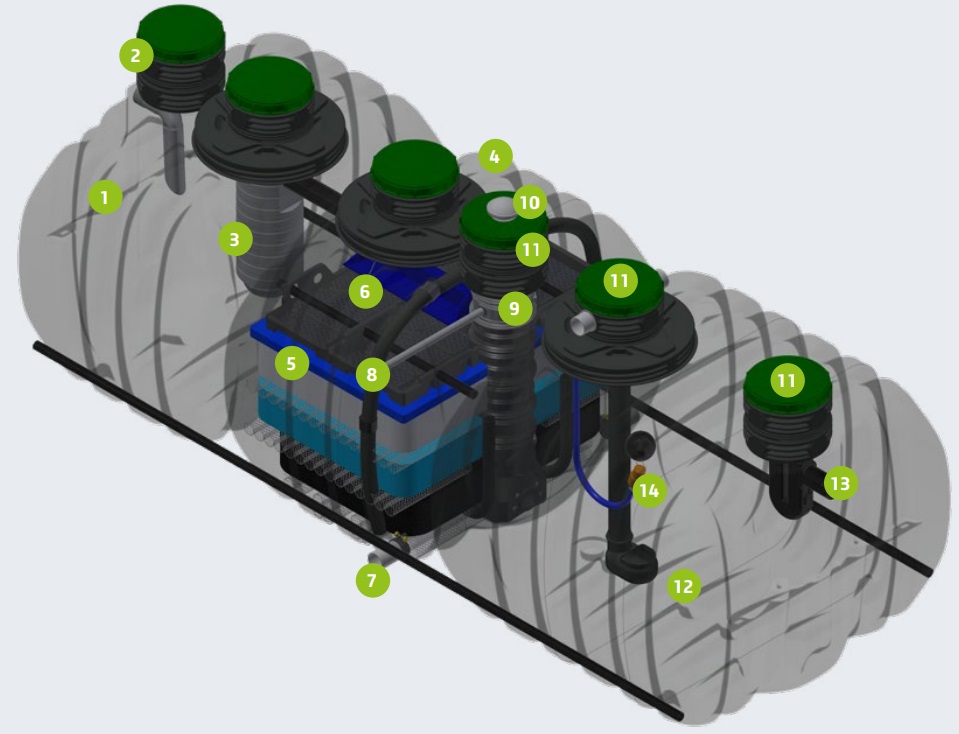

Composants de la Filière ACTIFILTREO® 185

1. Fosse septique EPURBLOC®
2. Arrivée des effluents bruts
3. Panier indicateur de colmatage
4. Filtre biologique
5. Média filtrant
6. Système de répartition hydraulique
7. Sortie basse des effluents traités
8. Sortie haute des effluents traités
9. Boîte intégrée (avec dispositif de nettoyage complet du filtre biologique)
10. Aération du filtre biologique
11. Tampons (Ø400) à visser
12. Compartiment récupération/réutilisation des eaux de pluie
13. Trop plein (avec siphon)
14. Aspiration flottante

Conformité et Normes

La filière ACTIFILTREO® est un produit de qualité, conçu pour collecter et traiter les eaux usées domestiques ou assimilées au titre de l’article R. 214-5 du code de l’environnement des immeubles ou parties d’immeubles non raccordés à un réseau public de collecte des eaux usées. Chaque modèle d’ACTIFILTREO® répond aux exigences de l’annexe ZA de la norme NF EN 12566-3+A2, août 2013 en disposant du marquage CE et, sous la forme d’une installation complète, est conforme aux textes suivants :

• Arrêté du 7 septembre 2009 modifié : Fixant les prescriptions techniques applicables aux installations d'assainissement non collectif recevant une charge brute de pollution organique inférieure ou égale à 1,2 kg/j de DBO5.
• Arrêté du 27 avril 2012 modifié : Relatif aux modalités de l’exécution de la mission de contrôle des installations d’assainissement non collectif.

Principe de Fonctionnement

La filière ACTIFILTREO® comprend :

• Un compartiment dédié au traitement primaire : Équipé d’un panier indicateur de colmatage.
• Un compartiment dédié au traitement secondaire : Contenant un média filtrant à base de fibres synthétiques, une boîte intégrée et un dispositif de nettoyage.
• Un compartiment dédié à la récupération et réutilisation des eaux de pluie.

La sortie du filtre biologique peut être réalisée de façon gravitaire (sortie basse pour les modèles de la gamme ACTIFILTREO® 185) ou pompée (sortie haute pour les modèles de la gamme ACTIFILTREO® 185 avec KIT POMPE) en ajoutant une pompe de relevage dans la boîte intégrée au filtre biologique. Les modèles de la gamme ACTIFILTREO® 185 (sortie basse) ne génèrent aucun bruit ni consommation électrique lors de leurs fonctionnements et la présence éventuelle d’un poste de relevage indépendant en aval n’entraîne pas de bruit significatif (pompe immergée).

Fosse Septique (Traitement Primaire)

Les effluents bruts pénètrent d’abord dans une fosse septique de la gamme EPURBLOC® 185, marquée CE selon la norme NF EN 12566-1+A1, qui assure le piégeage des matières en suspension décantables et des flottants. La décantation et la dégradation des matières en suspension s’effectuent avec des bactéries anaérobies (qui n’ont pas besoin d’oxygène pour se développer). Ce phénomène implique un dégagement de méthane, de gaz carbonique et d’hydrogène sulfuré qui, combiné à des émanations d’acides gras volatils, peut provoquer des odeurs. Ces gaz lourds doivent absolument être évacués dans l’atmosphère par la ventilation secondaire qui est obligatoire.

Les modèles de fosses septiques de la gamme EPURBLOC® 185 sont fabriqués en polyéthylène haute densité (PEHD), équipés d’accès sécurisés et obligatoirement munis d’un panier indicateur de colmatage développé par RIKUTEC. Le temps de séjour minimal des effluents dans la fosse septique est de 3 jours. La capacité de stockage des boues est fixée à 50 % du volume total utile de la fosse septique. Les boues des fosses septiques sont évacuées conformément à la réglementation en vigueur (Arrêté du 7 septembre 2009 modifié, relatif aux modalités d’agrément des personnes réalisant les vidanges).

Filtre Biologique (Traitement Secondaire)

L’effluent ainsi prétraité transite par un dispositif de répartition optimisé composé d’un auget basculant bidirectionnel et d’un plateau de répartition qui le distribue par séquence sur la surface du média filtrant. Le filtre biologique assure la rétention des matières en suspension résiduelles et la dégradation biologique des effluents prétraités lors de la percolation de ceux-ci à travers le média filtrant en présence d’oxygène apporté par l’air qui est renouvelé grâce au dispositif de ventilation passif intégré à la filière ACTIFILTREO®. Un chapeau, muni d’un filtre anti-insecte, coiffera cette conduite qui ne doit jamais être obstruée (par exemple, par la neige, les feuilles, etc.). Le compartiment du filtre biologique est fabriqué en polyéthylène haute densité (PEHD) et équipé d’accès sécurisés.

Les effluents traités s’écoulent vers une boîte intégrée dans le filtre biologique puis sont rejetés dans le milieu récepteur conformément à l’arrêté du 7 septembre 2009 modifié.

Fabrication et Livraison

Les filtres compacts ACTIFILTREO® 185 sont fabriqués en France, garantissant une qualité de production et une conformité aux normes locales. La livraison est gratuite sur site, mais il est nécessaire de prévoir un moyen de déchargement adapté selon l’encombrement et le poids de l’article.

Pose et Installation

Un livret d’instructions est inclus à l’intérieur de la cuve, et une notice de pose ainsi qu’une fiche produit sont disponibles sur demande ou en téléchargement. Ces documents fournissent des instructions détaillées pour une installation correcte et efficace.

Conclusion

Les filières combinées ACTIFILTREO® 185 de Rikutec sont une solution robuste et durable pour le traitement complet des eaux usées domestiques et la récupération des eaux de pluie. Avec leurs caractéristiques techniques avancées et leurs options d’installation flexibles, elles sont idéales pour les zones où les conditions du terrain sont particulièrement exigeantes. Fabriquées en France et livrées gratuitement, ces filières combinées sont une option fiable pour les installations d’assainissement non collectif.
