Actibloc® - Microstation d’épuration Rikutec – 14EH

Actibloc® - Microstation d’épuration Rikutec – 14EH

Introduction

Les stations d’épuration Actibloc® de Rikutec sont conçues pour assurer le traitement complet des eaux usées domestiques. Ces microstations sont agréées pour des capacités allant de 4 à 20 Équivalents Habitants (EH), avec une gamme s'étendant jusqu'à 30 EH. La technologie employée repose sur le principe SBR (Réacteur à Bâchées Séquentielles), offrant une solution efficace et fiable pour le traitement des eaux usées.

Principe de Fonctionnement

Le principe de fonctionnement de la station SBR Actibloc® est basé sur plusieurs étapes séquentielles :

1. Prétraitement des Effluents :

   • Les eaux usées domestiques provenant du bâtiment entrent dans un premier compartiment où elles subissent un prétraitement. Ce prétraitement est assuré par l'activité des bactéries anaérobies épuratrices et la sédimentation des matières solides.

2. Transfert vers le Bassin d’Activation :

   • Les eaux prétraitées sont ensuite transférées dans le second compartiment, appelé bassin d’activation, par alimentation séquentielle.

3. Traitement par Bactéries Aérobies :

   • Dans le bassin d’activation, les eaux subissent un traitement par les bactéries aérobies. Cette étape permet l'oxydation des matières organiques.

4. Clarification des Eaux :

   • Après l'oxydation, une période de clarification des eaux est opérée pour séparer les eaux traitées des boues biologiques.

5. Évacuation des Eaux Traitées :

   • Les eaux traitées présentes en surface du clarificateur sont prélevées pour être évacuées vers le lieu de rejet.

6. Transfert des Boues Décantées :

   • Une partie des boues décantées du clarificateur est transférée vers le premier compartiment pour maintenir un taux de boue adapté au fonctionnement du bassin d’activation.

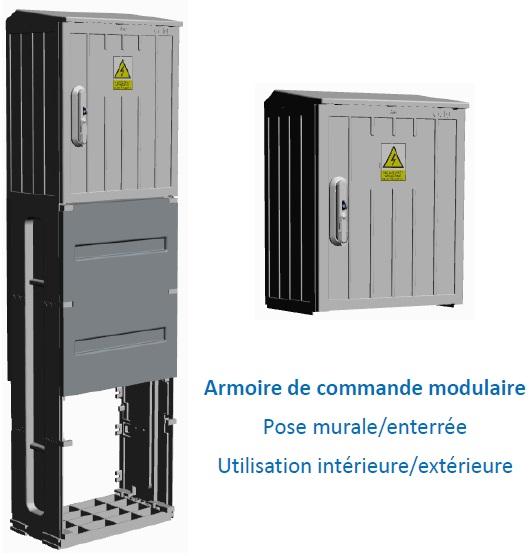

Les différentes séquences de fonctionnement sont gérées par une armoire de commande équipée d'un boîtier de commande, de 4 électrovannes et d'un compresseur.

Avantages du Produit

L'Actibloc® présente plusieurs avantages qui la distinguent des autres solutions de traitement des eaux usées :

• Gain de Place : La conception compacte de la station permet un gain de place significatif.
• Rapidité et Simplicité d’Exécution : L'installation de la station est rapide et simple, réduisant ainsi les coûts et le temps d'installation.
• Économie de Fonctionnement et d’Entretien : Le fonctionnement intermittent du compresseur et le volume important de la station permettent des économies de fonctionnement et d'entretien.
• Fonctionnement Séquentiel (SBR) : Le principe SBR garantit qu'aucun départ de boues clarifiées n'est possible, assurant ainsi une qualité de traitement optimale.
• Pose en Nappe : La station peut être posée en nappe, facilitant ainsi son installation dans divers environnements.

Caractéristiques Techniques

Les caractéristiques techniques de l'Actibloc® 185 14EH sont les suivantes :

• Désignation : ACTIBLOC 185 14EH
• Code article : 37017
• Pièces principales : 14 EH
• Volume décanteur : 6000 litres
• Volume total : 12000 litres
• Dimensions :
  • Longueur totale : 314 cm
  • Largeur totale : 390 cm
  • Hauteur totale : 175 cm
• Poids total : 626 kg
• Emprise au sol : 12.90 m²
• Fil d’eau Entrée : 118 cm
• Fil d’eau sortie haute : 112 cm
• Tampon de visite : 4 x 400 mm
• Diamètre entrée et sortie : 160

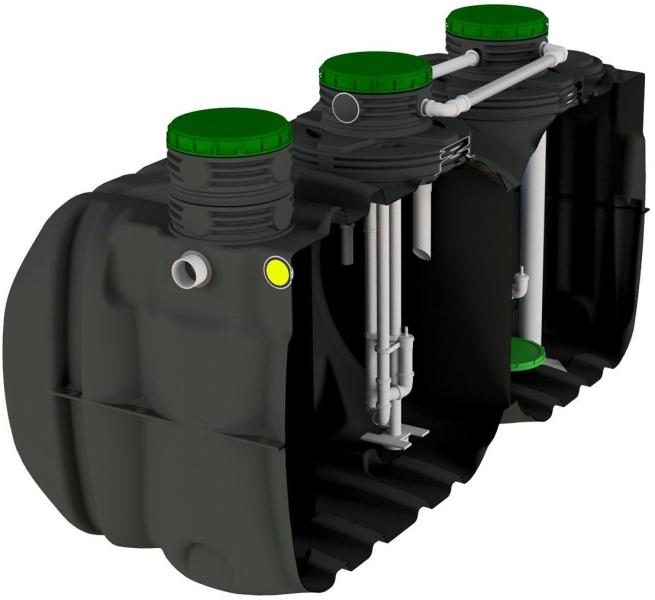

Composants de la Microstation

1. Décanteur (traitement primaire) : Compartiment où les eaux usées subissent un prétraitement.
2. Arrivée des effluents domestiques bruts : Point d'entrée des eaux usées dans la cuve.
3. Entrée tranquillisante et nettoyable : Dispositif pour assurer une entrée calme et propre des effluents.
4. Transfert (airlift) décanteur vers réacteur : Dispositif pour transférer les eaux prétraitées vers le réacteur.
5. Surverse en cas de coupure de courant prolongée : Mécanisme de sécurité en cas de coupure de courant.
6. Réacteur biologique séquentiel à boues activées : Compartiment où les eaux subissent un traitement par les bactéries aérobies.
7. Transfert (airlift) des boues secondaires vers le décanteur : Dispositif pour transférer les boues secondaires vers le décanteur.
8. Transfert (airlift) des effluents traités vers l’exutoire : Dispositif pour transférer les effluents traités vers le lieu de rejet.
9. Colonne d’aération (tube inox) : Tube en inox pour l'aération des effluents.
10. Aérateur à membrane : Dispositif d'aération pour assurer une oxydation efficace des matières organiques.
11. Bac de prélèvement des effluents traitées : Réservoir pour les effluents traités.
12. Sortie des effluents traitées : Point de sortie des eaux traitées.
13. Tampons (Ø 400) à visser verrouillables et sécurisés : Tampons de visite sécurisés pour l'accès à la cuve.
14. Barre d’ancrage : Dispositif pour ancrer la cuve au sol.

Gamme Actibloc® 185

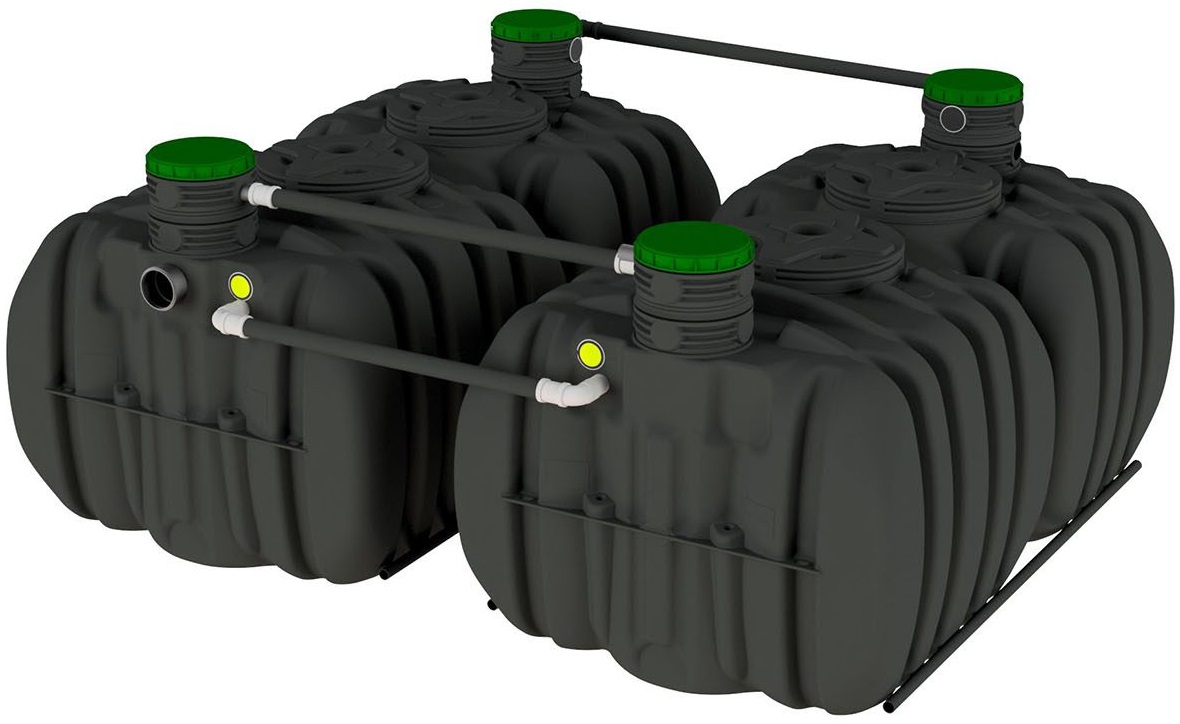

L'Actibloc® 185 se décline en plusieurs gammes en fonction des contraintes rencontrées et de la capacité de la station recherchée. La station est constituée d’une cuve monobloc compartimentée jusqu’à 20 EH ou en 2 cuves (en forme bloc) à partir de 14 EH. Chaque station Actibloc® 185 est vendue avec son armoire de commande, ses flexibles d’air, et sa mise en service incluse.

Fabrication et Livraison

Les stations d’épuration Actibloc® sont fabriquées en France, garantissant une qualité de production et une conformité aux normes locales. La livraison est gratuite sur site, mais il est nécessaire de prévoir un moyen de déchargement adapté selon l’encombrement et le poids de l’article.

Pose et Installation

Un livret d’instructions est inclus à l’intérieur de la cuve, et une notice de pose ainsi qu’une fiche produit sont disponibles sur demande ou en téléchargement. Ces documents fournissent des instructions détaillées pour une installation correcte et efficace. Il est recommandé de suivre ces instructions pour garantir une installation optimale et éviter tout problème technique.

Conclusion

L'Actibloc® est une solution de traitement des eaux usées domestiques innovante et performante. Avec ses performances de traitement exceptionnelles, sa facilité d'installation, sa faible consommation d'énergie et sa durabilité, elle représente un choix idéal pour les particuliers et les petites collectivités. Fabriquée en France et livrée avec une garantie prolongée, l'Actibloc® assure une qualité de traitement conforme aux normes environnementales et une fiabilité à long terme.

Observations:

La qualité au juste prix !
