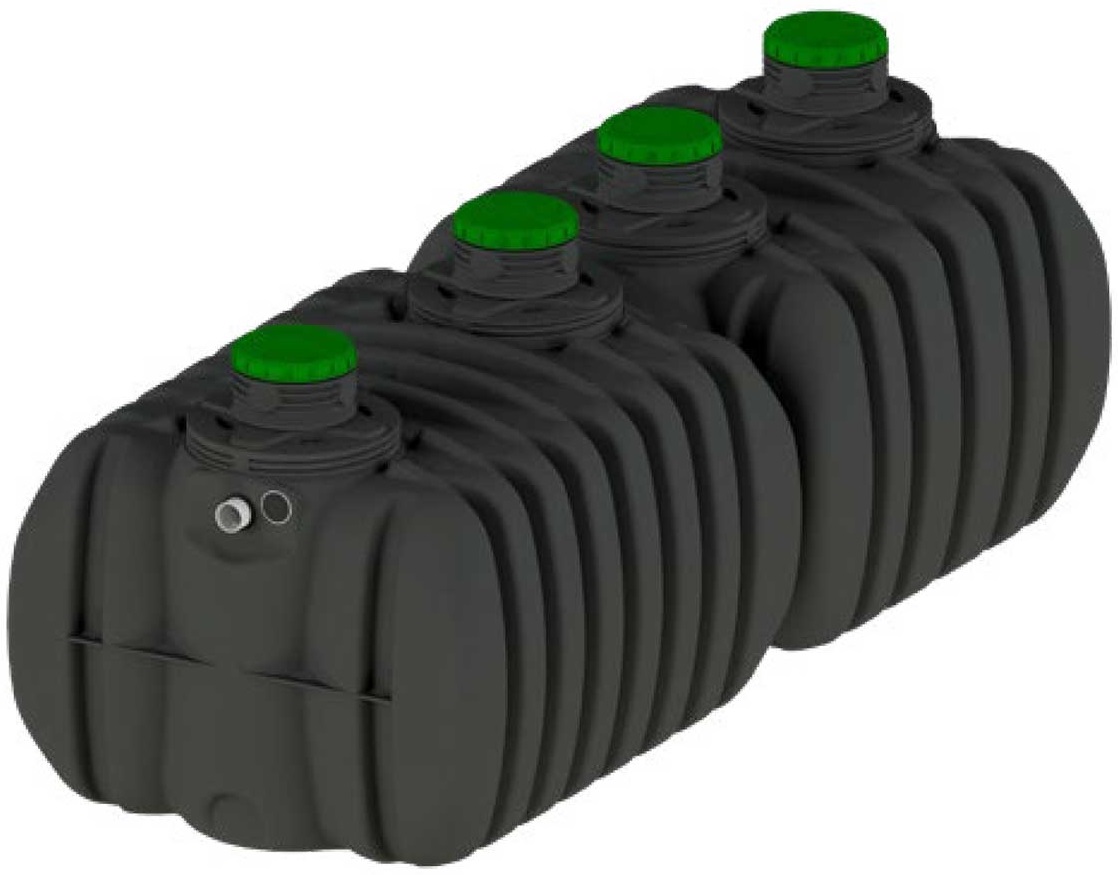

Microstation à Culture Fixée ACTIFIX® 185 Rikutec – 16EH

Microstation à Culture Fixée ACTIFIX® 185 Rikutec – 16EH

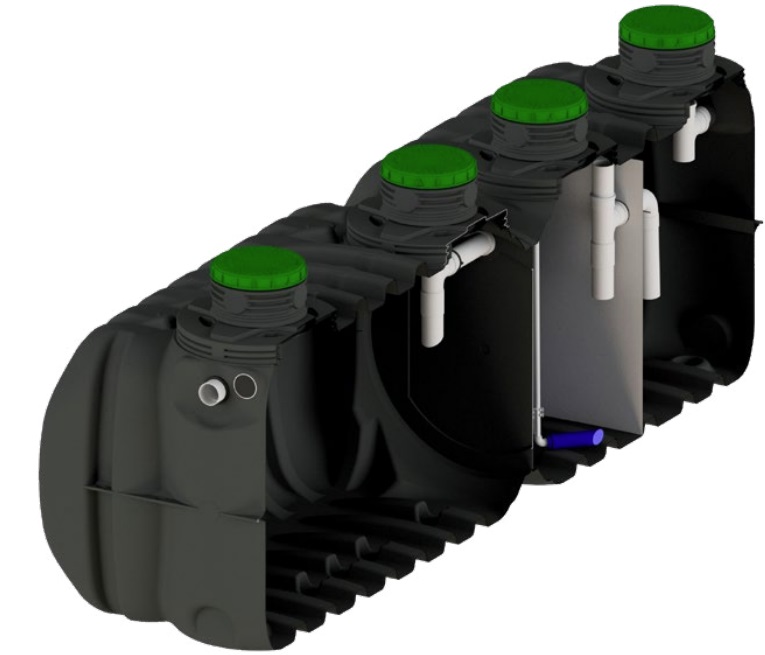

La filière ACTIFIX® est un dispositif de traitement des eaux usées domestiques ou assimilées, connu sous le nom de microstation à culture fixée MBBR (Moving Bed Biofilm Reactor). Ce système de traitement biologique des eaux usées utilise un biofilm qui se développe sur des supports en suspension dans les eaux usées, offrant une solution économique pour éliminer les polluants. L'ACTIFIX® est principalement constituée d’une cuve et d’une armoire de commande, reliées entre elles par des tuyaux d’air flexibles, enterrés dans une gaine électrique.

Avantages du Produit

1. Économies d’énergie : La conception de l'ACTIFIX® permet une consommation d'énergie optimisée, réduisant ainsi les coûts d'exploitation.
2. Forme de la cuve adaptée pour une décantation optimale : La forme de la cuve est conçue pour maximiser l'efficacité de la décantation, assurant une meilleure séparation des matières en suspension.
3. Cuve Monobloc et légère : La cuve est fabriquée en une seule pièce, ce qui facilite son installation et son transport.
4. Fouille peu profonde : La faible profondeur de la cuve permet une installation plus facile et moins coûteuse.
5. Facile à installer et prêt à poser : L'ACTIFIX® est conçue pour être facilement installée, avec des instructions détaillées fournies.
6. Pose en nappe : La possibilité de pose en nappe permet une installation flexible et adaptée à différents types de terrains.
7. Traçabilité et maintenance avec le code QR : Chaque unité est équipée d'un code QR pour une traçabilité et une maintenance simplifiées.
8. Possibilité de gestion des informations sur le fonctionnement de la filière : L'armoire de commande permet de surveiller et de gérer le fonctionnement de la filière.
9. Garantie de 20 ans sur les cuves et de 2 ans sur les équipements électromécaniques : Une garantie étendue assure la durabilité et la fiabilité du produit.

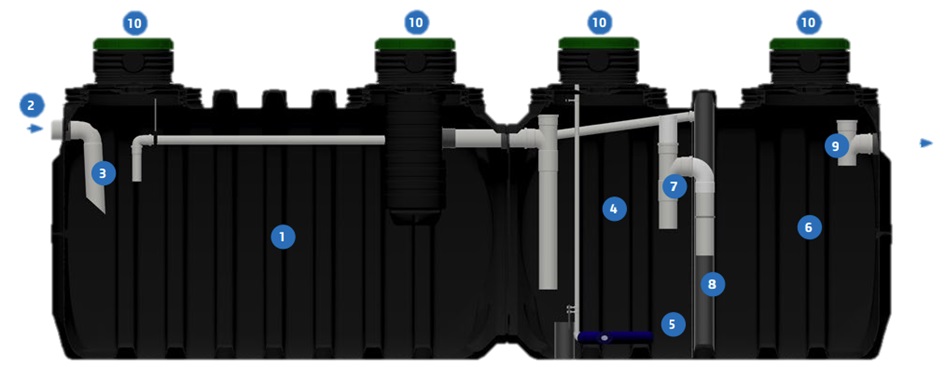

Schéma de Principe de la Filière ACTIFIX® 185

1. Décanteur : Le compartiment dédié au traitement primaire où les matières en suspension sont piégées et les variations de charges hydrauliques et organiques sont lissées.
2. Arrivée des effluents bruts : Point d'entrée des eaux usées non traitées.
3. Entrée tranquillisante et nettoyable : Conçue pour faciliter l'entrée des effluents sans perturber le processus de décantation.
4. Réacteur biologique à lit fluidisé : Compartiment où la pollution organique résiduaire est dégradée par des bactéries aérobies fixées sur des supports immergés.
5. Aérateur à membrane : Dispositif qui alimente les bactéries en oxygène via des bulles fines.
6. Clarificateur : Compartiment où les boues secondaires sédimentent et se concentrent avant d'être recirculées.
7. Chicane conçue pour éviter le passage des supports bactériens : Système de filtration pour empêcher les supports bactériens de passer dans l'eau traitée.
8. Transfert (airlift) des boues secondaires vers le décanteur : Système de recirculation des boues secondaires vers le décanteur.
9. Sortie des effluents traitées : Point de sortie des eaux usées traitées.
10. Tampons (0400) à visser verrouillables et sécurisés : Accès sécurisé pour la maintenance et l'inspection.

Caractéristiques Techniques

• Désignation : ACTIFIX 185 - 16EH
• Code article : 38256
• Pièces principales : 16EH
• Volume total : 12000 litres
• Longueur totale : 603 cm
• Largeur totale : 185 cm
• Hauteur totale : 176 cm
• Poids total : 500 kg
• Fil d’eau Entrée : 119 cm
• Fil d’eau sortie haute : 113 cm
• Tampon de visite : 400 mm
• Diamètre entrée et sortie : 100

Principes de Fonctionnement

La filière ACTIFIX® comprend plusieurs compartiments dédiés à différentes étapes du traitement des eaux usées :

1. Décanteur (traitement primaire) : Les effluents bruts pénètrent d'abord dans le décanteur, où les matières en suspension sont piégées et les variations de charges hydrauliques et organiques sont lissées. La décantation et la dégradation des matières en suspension s’effectuent avec des bactéries anaérobies.

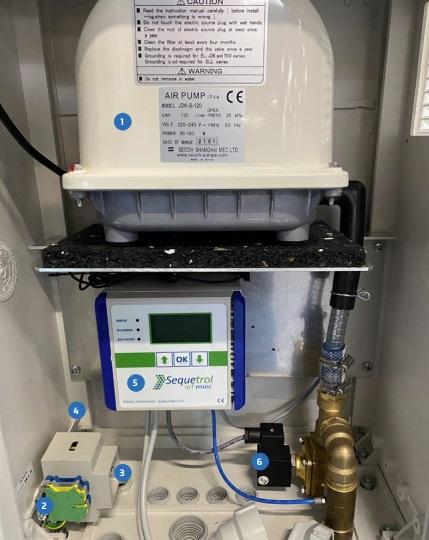

2. Réacteur biologique (traitement secondaire) : L'effluent prétraité arrive dans le réacteur biologique, où la pollution organique résiduaire est dégradée par des bactéries aérobies fixées sur des supports immergés. Ces bactéries sont alimentées en oxygène par un surpresseur placé dans l’armoire de commande, raccordé à des aérateurs à membrane de type fines bulles.

3. Clarificateur : Dans le clarificateur, les boues secondaires sédimentent et se concentrent dans la partie inférieure. Elles sont recirculées du clarificateur vers le décanteur via une colonne de transfert, fonctionnant selon le principe d’une pompe à dépression (effet venturi). L’eau épurée biologiquement et débarrassée de ses boues secondaires est alors évacuée gravitairement par la partie supérieure du clarificateur avant d'être rejetée dans le milieu récepteur.

Fabrication et Livraison

Les stations d’épuration (Microstation) ACTIFIX® sont fabriquées en France, garantissant une qualité de production et une conformité aux normes locales. La livraison est gratuite sur site, mais il est nécessaire de prévoir un moyen de déchargement adapté selon l’encombrement et le poids de l’article.

Pose et Installation

Un livret d’instructions est inclus à l’intérieur de la cuve, et une notice de pose ainsi qu’une fiche produit sont disponibles sur demande ou en téléchargement. Ces documents fournissent des instructions détaillées pour une installation correcte et efficace.

Conclusion

La microstation à culture fixée ACTIFIX® 185 Rikutec – 16EH est une solution innovante et économique pour le traitement des eaux usées domestiques. Avec ses avantages en termes d'économies d'énergie, de facilité d'installation et de garantie étendue, elle offre une performance fiable et durable. La conception modulaire et la possibilité de gestion des informations sur le fonctionnement de la filière en font un choix idéal pour les installations résidentielles et assimilées.
