Détecteur de niveau haut sur cuve fioul - Gasoil

Détecteur de Niveau Haut : Maxi Alarm R

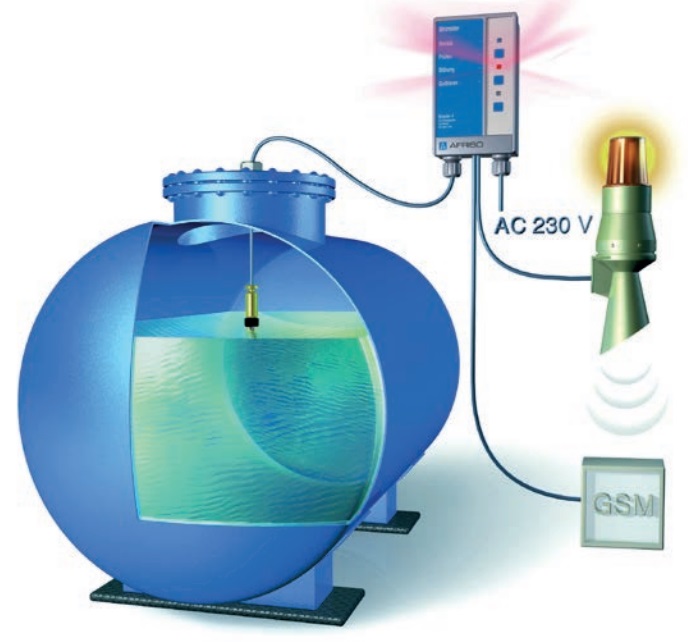

Le Maxi Alarm R est un dispositif spécialement conçu pour la détection de niveau maximal de liquides dans des cuves. Il est équipé d'une sonde et d'une unité de signalisation, permettant une surveillance efficace des niveaux de liquides tels que l'eau, le fioul, le gasoil, les mélanges eau/huiles, ainsi que les liquides du groupe et de la classe A III dont la viscosité ne dépasse pas 10°Engler.

Applications

Le Maxi Alarme est idéal pour les applications suivantes :

• Détection de niveau haut sur cuve
• Alarme de niveau
• Commande de pompe ou d'électrovanne

Il est facile à installer et à utiliser, et doit être placé à proximité d'une prise 230 volts et de la cuve.

Applications Interdites

Le Maxi Alarme ne doit pas être utilisé dans les zones dangereuses ou les environnements explosifs. Son utilisation dans de telles zones peut provoquer des incendies ou des explosions en raison de la formation d'étincelles.

Composition du Maxi Alarme

Le Maxi Alarme se compose de deux éléments principaux :

1. Unité de Signalisation : Un boîtier en matière plastique contenant le système d'exploitation et d'affichage du signal de la sonde. La gestion des sondes est assurée par une platine électronique qui convertit le signal de la sonde en un signal de sortie numérique. Le signal de sortie est obtenu grâce à un contact relais (contact à fermeture libre de potentiel).
2. Sonde de Détection de Niveau : La sonde est composée d'un flotteur intégrant un aimant qui enclenche un contact. Le flotteur se déplace vers le haut lorsque la sonde est immergée, provoquant un changement d'état selon la position du flotteur magnétique et l'appareil utilisé (Mini Alarme ou Maxi Alarme).

Fonctionnement

Après la mise sous tension de l'appareil, la LED verte s'allume. La touche "Test" permet de vérifier le bon fonctionnement du signal d'alarme. L'alarme sonore émise par l'unité de signalisation peut être arrêtée par une brève pression sur la touche "Arrêt alarme" (acquittement). Pendant toute la durée de l'alarme, la LED rouge reste allumée.

Si la sonde du Maxi Alarme n'est pas immergée dans le liquide, une alarme sonore retentit et la LED rouge s'allume. Si le niveau du liquide atteint la sonde, l'alarme sonore ne retentit plus et la LED rouge s'éteint. Le Maxi Alarme dispose d'une sortie relais, le contact du relais se ferme dès que l'alarme s'enclenche.

Homologation et Conformité

Le Maxi Alarme répond aux directives (2004/108/CE) et (2006/95/CE). Le Mini Alarme avec module de communication sans fil En OCEAN® est conforme à la directive européenne R&TTE (Radio And Terminal Télécommunication Equipement) 1999/5/CE.

Garantie

Le Maxi Alarme est garanti 1 an.

Spécifications Techniques

• Alimentation : 230V AC, 5VA
• Liquides Détectés : Eau, fioul, gasoil, huiles légères, etc.
• Température Ambiante de l'Appareil : -5 °C à +55 °C
• Boîtier : Matière plastique
• Dimensions : 97 x 163 x 62 mm
• Protection : IP 30 (EN 60529)
• Contact Relais : 1 contact non alimenté, 250V AC, 2A
• Alarme Visuelle : 1 LED verte (appareil sous tension), 1 LED rouge (alarme)
• Alarme Sonore : Buzzer avec touche d'acquittement
• Test : Touche "Test"
• Sonde : Flotteur magnétique
• Température du Liquide : -5 °C à +50 °C
• Raccord de Fixation de la Sonde : R 1"
• Dimensions de la Sonde : 85 x 24 mm (L x Ø)
• Longueur de la Sonde : 5 m, 2x0.5 mm
• Flotteur de la Sonde : Matière plastique
• Lest de la Sonde : Laiton
• Protection de la Sonde : IP 68
• Tension d'Alimentation de la Sonde : 17V Max AC
• Liaison Sonde-Unité de Signalisation : Câble de longueur max. 50 m

Le Maxi Alarme est un outil essentiel pour la gestion des niveaux de liquides dans diverses applications industrielles et commerciales. Sa conception robuste et ses fonctionnalités avancées en font un choix fiable pour la surveillance des cuves.

Observations:

La qualité au juste prix !
