Groupe surpresseur eau de pluie - KPM24H NGXM3-100 EP

Groupe de Surpression avec Pompe de Surface

KPM - Groupe de Surpression avec Pompe de Surface

Installation de Récupération d’Eau de Pluie Prête à être Raccordée

Vous souhaitez alimenter vos toilettes, machine à laver, pour l’arrosage du jardin… ? Équipez-vous de notre pompe immergée dotée de tous les équipements et accessoires dont un réservoir à vessie pour maintenir une pression et ainsi alimenter un robinet par exemple. De marque CALPEDA, notre pompe est garantie 2 ans et propose un véritable service après-vente.

Utilisations

• Alimentation de WC, machines à laver, robinets extérieurs...
• Arrosage, irrigation.
• Activités de nettoyage.

Cette pompe existe en deux versions avec la solution avec réservoir à vessie ou à diaphragme d’un volume soit de 24 ou 50 litres selon les modèles.

KPM24H NGXM3-100 EP

Pompe de Surface Montée sur Réservoir (Surpresseur)

Alimentation 230V monophasé

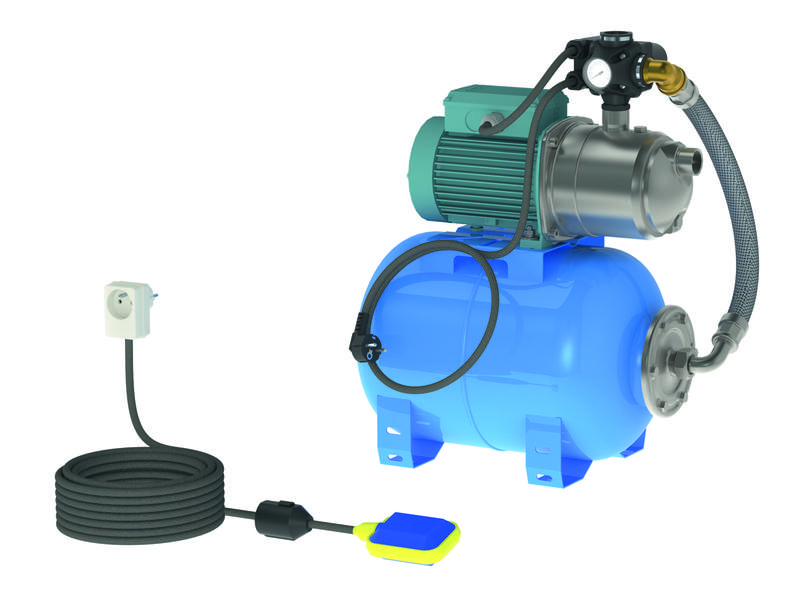

Composition du Kit K EP

1. Pompe inox autoamorçante
2. Réservoir à vessie ou à diaphragme horizontal
3. Marche arrêt automatique - sécurité manque d’eau avec redémarrage automatique

Ensemble Compris

1. Pompe inox série NGXM 3-100 monophasée 230 V
2. Réservoir à vessie horizontal 10 bars CE (24 litres)
3. Contacteur manométrique + manomètre 0 à 6 bars
4. Flotteur à bille avec 20 m de câble et son contrepoids, l’ensemble équipé d’une fiche mâle / femelle de télécommande
5. Fiche mâle + 3 m de câble

Montage et câblage réalisés par nos soins en usine avant livraison Ensemble livré en carton individuel.

Caractéristiques Techniques

• Pression de démarrage : 1.4 bar
• Pression d’arrêt : 2.8 bars
• Débit optimal : 2 m3/h – 3.3 bar
• Aspiration & Refoulement femelle en 1’’ (Ø25)

KPM24H NGXM3-100 EP

• Tension : 230 Volt
• Puissance : 0.55 kW – 4.2A
• Refoulement en 1’’ (25)
• Débit maxi : 3 m3/h
• Pression maxi en bars : 5.30

Tuyau d’Aspiration

Le tuyau d’aspiration doit être parfaitement étanche et doit avoir une forme ascendante pour éviter des poches d’air (col de cygne à proscrire).

• Avec la pompe au-dessus du niveau d’eau (fonctionnement en aspiration négative), installer un clapet de pied avec crépine, qui doit toujours rester immergé.
• Avec le niveau d’eau côté aspiration au-dessus de la pompe (fonctionnement en charge), installer une vanne d'isolation.

Tuyau de Refoulement

Installer une vanne d'isolation/régulation sur le tuyau de refoulement pour pouvoir caler débit et pression.

Réservoir à Vessie / Membrane

Dans les groupes de surpression avec des pompes à vitesse fixe, les réservoirs ont pour fonction de stabiliser la pression et d’accumuler une certaine quantité d’eau pour éviter le fonctionnement des pompes en présence de petites fuites de l’installation ou de faibles demandes en eau.

Protection par Flotteur

Caractéristiques Techniques

• Tension de ligne monophasée : 230 Vac.
• Courant maximale : 8A.
• Température maximale du liquide : + 50°C.
• Indice de protection : IP68.
• Angle de commutation : +/- 45°

Installation et Fonctionnement

1. Régler le contre-poids sur le flotteur.
2. Placer le flotteur dans la cuve, celui-ci ne doit rencontrer aucun obstacle lors de sa course.
3. Brancher la fiche du câble d’alimentation du moteur de la pompe dans l’appareil.
4. Introduire l’appareil dans la prise de courant.
5. Si le niveau d’eau dans la cuve est suffisant (flotteur en position haute), la pompe est autorisée à démarrer en fonction de la demande. En cas de niveau d’eau insuffisant dans la cuve (flotteur en position basse), la pompe ne sera pas autorisée à démarrer.

Livraison

Livraison gratuite sur site en France continentale.

Solutions de Récupération et Gestion des Eaux de Pluie

Nous disposons de toutes les solutions en matière de récupération et gestion des eaux de pluie pour alimenter votre habitation ou pour l’arrosage. N’hésitez pas à nous solliciter pour une étude rapide, une pompe se calcule selon différents paramètres.

Conclusion

La pompe de surface KPM24H NGXM3-100 EP est une solution idéale pour la récupération et la gestion des eaux de pluie. Avec ses caractéristiques techniques avancées et son montage facile, elle permet d'alimenter divers équipements domestiques et de jardinage de manière efficace et économique. De plus, la garantie de 2 ans et le service après-vente offerts par la marque CALPEDA assurent une tranquillité d'esprit totale. N'hésitez pas à nous contacter pour une étude personnalisée et pour bénéficier de nos conseils d'experts.
