Gestionnaire des eaux de pluie - 80 litres

Gestionnaire des Eaux de Pluie - 80 Litres

Installation de Récupération d’Eau de Pluie Prête à Être Raccordée

Vous souhaitez alimenter vos toilettes, machine à laver, arrosage, irrigation ou activités de nettoyage avec l’eau de pluie et basculer automatiquement sur le réseau quand cette dernière est vide ? Équipez-vous de notre gestionnaire des eaux de pluie GEP 80.

De marque CALPEDA, notre pompe est garantie 2 ans et propose un véritable service après-vente. Le GEP assure une alimentation automatique d’un réseau en eau de pluie à partir d’une citerne ou d’une cuve enterrée. Le réservoir de 80 litres utiles du gestionnaire, rempli à partir du réseau "Eau de ville", permet de maintenir l’alimentation du réseau de consommation lorsque le stockage d’eau de pluie n’est plus assez important. Le basculement EDP/EDV et inversement se fait automatiquement via l’électrovanne 3 voies montée sur l’aspiration de la pompe, en fonction du niveau d’eau de pluie indiqué par flotteur.

Avantages

• Conforme à la norme EN 1717.
• Solution compacte.
• Prêt à être installé.
• Pompe autoamorçante.
• Autoamorçage de l’aspiration EDP jusqu’à 30m.
• Renouvellement hebdomadaire de l’eau dans le réservoir EV.

Utilisations

• Alimentation de WC, machines à laver, robinets extérieurs...
• Arrosage, irrigation.
• Activités de nettoyage.

GEP80 META S FB

Gestionnaire avec Pompe META S à Vitesse Variable

• Alimentation 230V monophasé.
• Pour cuve distante de moins de 20 mètres.

Les + Produit

• Gestion par système de contrôle de pression META S : Système paramétrable avec régulation souple à vitesse variable intégré à la pompe !

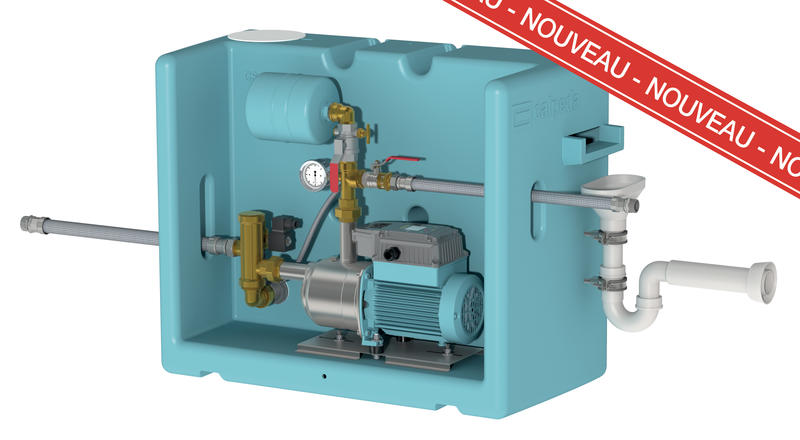

Composition du Gestionnaire

• Réservoir d’appoint d’une capacité de 80 litres utiles en eau de ville.
• Équipé d’un robinet à flotteur pour le remplissage et d’un syphon pour l’évacuation du trop-plein.
• Électropompe autoamorçante inox type META S.
• Avec système automatique de contrôle de pression pour un fonctionnement autonome en vitesse variable.
• Ensemble compact équipé d’un transmetteur de pression et d’un clapet anti-retour.
• Moteur monophasé asynchrone IE4.
• Protection contre la marche à sec, détection d’air dans la pompe, contrôle de surcharge et surchauffe du moteur, contrôle de l’alimentation, contrôle de fuite...
• Coffret de gestion livré avec 5 m de câble pour le raccordement de la pompe et de l’électrovanne de basculement.
• EDP (eau de pluie) /EDV (eau de ville) + 3m de câble avec fiche mâle pour l’alimentation + 1 flotteur à bille avec 20m de câble et son contrepoids (FB).
• Électrovanne 3 voies à amorçage automatique en 1" pour le basculement "eau de pluie / eau de ville".
• Tresse inox 1"x 500 mm pour l’aspiration.
• Robinet à flotteur pour appoint en eau de ville.
• Vanne en 3/4" et 1 Tresse inox 3/4"x 500 mm pour le refoulement.
• Manomètre de visualisation.
• Réservoir à diaphragme 3 litres - 10 bars CE.
• Montage hydraulique et câblage réalisés par nos soins.
• Installation de récupération conforme à la DIN 1989 et EN1717.

Spécifications Techniques

• Tension 230 Volt.
• Puissance 0.65 kW – 2.8A.
• Aspiration en 1’’ (25) et refoulement en ¾’’ (20).
• Débit maxi de 1 à 5 m3/h.
• Pression en bars de 1.1 à 5.1.
• Longueur 900 mm – Largeur 480 mm – Hauteur 710 mm.
• Traitement anti-UV.

Tuyau d’Aspiration

Le tuyau d’aspiration doit être parfaitement étanche et doit avoir une forme ascendante pour éviter des poches d’air (col de cygne à proscrire). Avec la pompe au-dessus du niveau d’eau (fonctionnement en aspiration négative), installer un clapet de pied avec crépine, qui doit toujours rester immergé. Avec le niveau d’eau côté aspiration au-dessus de la pompe (fonctionnement en charge), installer une vanne d'isolation.

Tuyau de Refoulement

Installer une vanne d'isolation/régulation sur le tuyau de refoulement pour pouvoir caler débit et pression.

Réservoir

Il peut être nécessaire d’installer un réservoir sur le refoulement des gestionnaires. Dans les gestionnaires avec des pompes à vitesse fixe, les réservoirs ont pour fonction de stabiliser la pression et d’accumuler une certaine quantité d’eau pour éviter le fonctionnement des pompes en présence de petites fuites de l’installation. Les groupes à vitesse variée sont équipés d’un réservoir intégré dans le corps de pompe. Généralement, sont utilisés des réservoirs à diaphragme ayant une capacité de 8 litres minimum. Il est utile pour les réseaux ayant de grande longueur de canalisation au refoulement (réseaux étendus). Installé en milieu de canalisation, il permet de stabiliser la pression et évite les redémarrages intempestifs.

Raccordement de la Pompe

Afin de faciliter le raccordement, le gestionnaire est livré avec deux flexibles. Un flexible 3/4’’ pour le raccordement en sortie de gestionnaire (distribution) et un flexible 1’’ pour le raccordement en entrée de gestionnaire (aspiration eau de pluie). Il est préconisé d’utiliser des conduites en polyéthylène pour eau potable ou du tuyau en caoutchouc thermoplastique multicouches en Ø32 minimum entre la cuve d’eau de pluie et le gestionnaire.

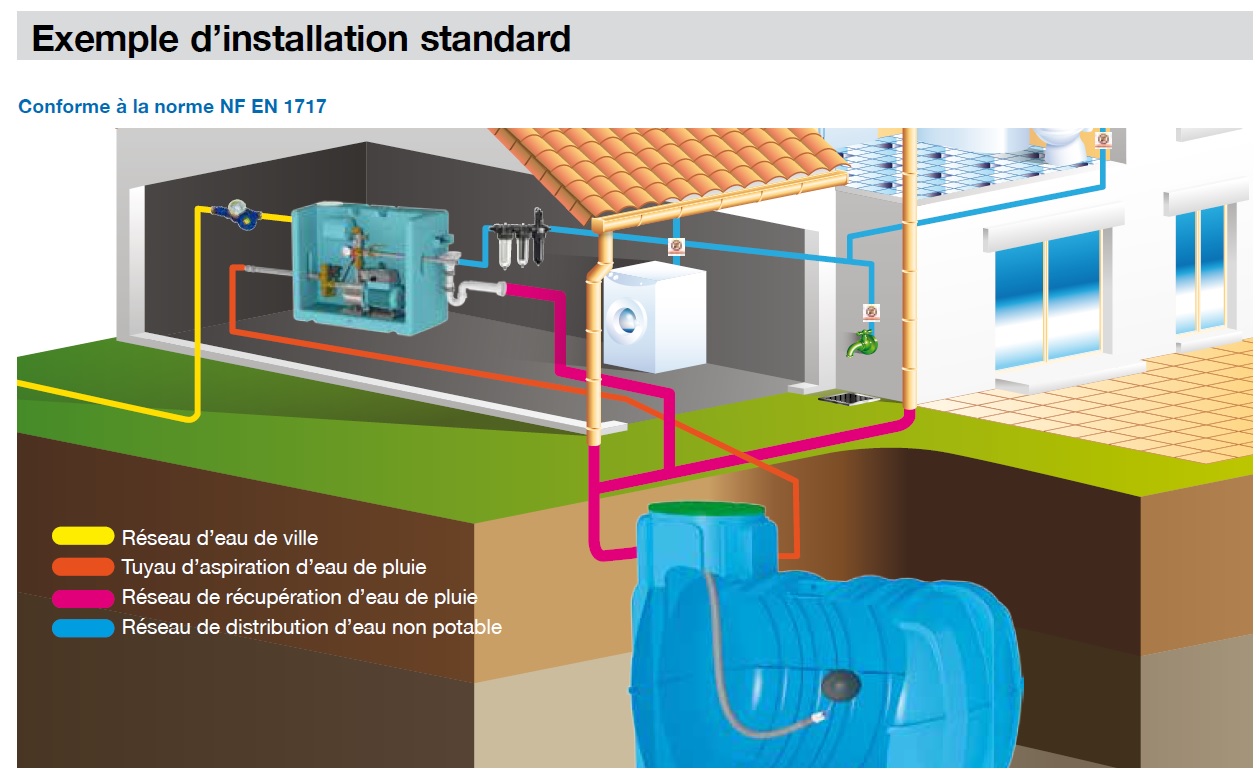

Principe de Fonctionnement

• Si le niveau d’eau est suffisamment haut dans la cuve, le flotteur se lève et son contact interne se ferme, permettant l’alimentation de l’électrovanne 3 voies et son changement de position. Le gestionnaire fonctionne sur la réserve d’eau de pluie.
• Si le niveau d’eau est trop bas dans la cuve, le flotteur se baisse et son contact interne s’ouvre, l’électrovanne 3 voies n’est plus alimentée et revient en position initiale (rappel par ressort). Le gestionnaire fonctionne sur la réserve d’eau de ville.

Livraison

Livraison gratuite sur site en France continentale.

Contact

Nous disposons de toutes les solutions en matière de récupération et gestion des eaux de pluie pour alimenter votre habitation ou pour l’arrosage. N’hésitez pas à nous solliciter pour une étude rapide, une pompe se calcule selon différents paramètres.
