Jauge de niveau Adblue

Jauge de Niveau AdBlue : Fonction et Application

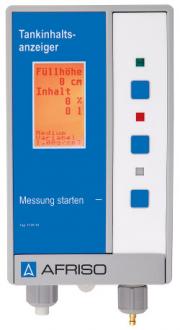

La jauge électropneumatique DTA 10 est un dispositif autonome conçu pour la mesure de niveau déportée, pouvant atteindre jusqu'à 15 mètres. Elle est universelle et adaptée à divers liquides tels que le fioul, le gasoil, l'eau, ou l'AdBlue®. Cette jauge offre un affichage digital en volume, hauteur ou pourcentage, et dispose d'une alarme de niveau bas. Alimentée par une pile 9 V, elle est reliée à la cuve par une tuyauterie de 4 mm.

Application

La DTA 10 est idéale pour les réservoirs de stockage jusqu'à 4 mètres de hauteur. Elle peut être utilisée avec le fioul, le gasoil, le biodiesel FAME 100% (EN 14214), l'eau (non potable) et l'AdBlue®. De plus, elle convient à la mesure de niveau de tous liquides non-corrosifs avec une densité comprise entre 0,5 et 1,5 g/cm³. Il est important de noter qu'elle ne doit pas être utilisée sur des installations contenant des produits explosifs ou de l'essence.

Composition

La jauge électropneumatique DTA 10 comprend :

• Une pile 9 V.
• Un tube de raccordement de 20 mètres avec lest plongeur.
• Des raccords de montage sur la cuve G1/2''-1'' avec réduction G1''-G1''1/2 et G1''1/2-G2''.
• Des accessoires de montage.

Caractéristiques Techniques

• Principe : Jauge électropneumatique « Push to Read ».
• Plage de mesure : 0/400 cm (fioul), 0/350 cm (eau).
• Précision : ±1,0 cm.
• Plage d’utilisation en température :
  • Ambiance : 0 à 50 °C.
  • Stockage : -20 à 65 °C.
  • Médium : 0 à 50 °C.
• Affichage : Afficheur graphique couleur 30 x 50 mm avec rétro-éclairage.
  • Bleu = En fonction.
  • Rouge = Alarme.
  • Vert = Paramétrage.
• Indication : En litres (5 digits), % et hauteur du liquide en cm.
• Ligne de sonde : Tube PVC 4 x 1 mm, longueur 20 m, lest en acier inox.
• Tension d’alimentation : Pile 9 V - 6 LR 61.
• Signalisation optique : Rétro-éclairage rouge clignotant.
• Boîtier : Boîtier à montage mural en matière plastique (ABS).
  • Dimensions : L x H x P : 100 x 188 x 65 mm.
  • Protection : IP 20 (EN 60529).

Fonctionnement

La DTA 10 se compose principalement d’un boîtier en matière plastique contenant tout le système d’exploitation et d’affichage. Elle doit être installée dans un local abrité et reliée à la cuve par une tuyauterie de 4 mm qui plonge jusqu’au fond de la cuve. La jauge intègre une pompe électrique qui crée la pression nécessaire à la mesure. La pression dans la tuyauterie de mesure augmente jusqu’à ce qu’elle corresponde à la pression hydrostatique du liquide à l’extrémité du tube plongeur. Cette pression est proportionnelle à la hauteur ainsi qu’à la densité du liquide mesuré. La mesure est effectuée par l’intermédiaire du capteur de pression électronique intégré.

La valeur mesurée est affichée en litres, en pourcentage ou en cm. L’utilisation et le réglage sont simples à l’aide des trois touches de commande. La mesure s’effectue par appui sur une seule touche. En dessous d’un niveau minimum de remplissage (librement ajustable) lors d’une phase de mesure, le rétro-éclairage de l’indicateur se met à clignoter en rouge. Les principales formes de réservoir sont mémorisées (verticale, sphérique et cylindrique horizontale).

Avantages

• Utilisation universelle : Adaptée à des citernes jusqu’à 4 m de hauteur.
• Convient pour de nombreux liquides : Densité réglable de 0,5 à 1,5 g/cm³.
• Affichage numérique avec rétro-éclairage : Valeurs affichées en litres, en % et en cm.
• Fonctionnement sur pile : Pas d’alimentation externe nécessaire.
• Fonction de lecture rapide : Par appui sur une simple touche.
• Indication à distance : Pouvant aller jusqu’à 15 m.

La jauge électropneumatique DTA 10 est un outil essentiel pour la gestion efficace et précise des niveaux de liquides dans divers réservoirs, offrant une solution autonome et facile à utiliser.
