Station de Relevage Calidouble CALIDOUBLE 1000 2GQSM 50-8 - Calpeda

Introduction

Les stations de relevage Calpeda, en particulier le modèle CALIDOUBLE 1000 2GQSM 50-8, représentent une solution robuste et fiable pour le relevage des eaux usées, des eaux de pluie et des eaux de drainage. Conçues pour répondre aux besoins spécifiques des installations domestiques et collectives, ces stations assurent un transfert efficace des effluents même en cas de niveaux de rejet difficiles. En optant pour le modèle CALIDOUBLE 1000 2GQSM 50-8, vous choisissez un équipement de qualité, conforme aux normes européennes, et doté de caractéristiques techniques avancées pour garantir des performances exceptionnelles.

Description de la Station de Relevage CALIDOUBLE 1000 2GQSM 50-8

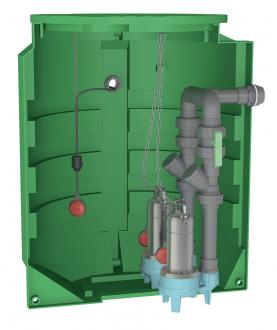

Le modèle CALIDOUBLE 1000 2GQSM 50-8 de Calpeda est une station de relevage pour eaux chargées, équipée de deux pompes de relevage à roue vortex. Ce système est idéal pour l’évacuation des eaux usées issues de logements, de terrains, ou pour gérer des eaux de drainage ou pluviales. Sa conception permet une installation simple et rapide, et son volume de bâchée de 200 litres garantit un fonctionnement optimal, même dans des conditions de forte sollicitation.

Caractéristiques Techniques de la Station CALIDOUBLE 1000 2GQSM 50-8

• Type de station : Poste de relevage pour eaux usées et chargées.
• Référence : CALIDOUBLE 1000 2GQSM 50-8
• Volume de la station : 645 litres.
• Conformité : Normes européennes EN12050-1 et EN12050-2.
• Dimensions : Cuve enterrable en polyéthylène, conçue pour un usage enterré.
• Température maximale d’utilisation : +35°C.
• Pompes de relevage : 2 pompes à roue vortex, passage des particules de 50 mm, chacune équipée de 10 mètres de câble.
• Tuyauterie : Tuyaux en PVC Ø63 et Ø50 x 2" pour les raccords et câbles.
• Flotteurs à bille : 3 flotteurs pour régulation de niveau avec 10 mètres de câble chacun, dont un pour l'alarme trop-plein.
• Alarme : Alarme intégrée pour signaler tout problème de fonctionnement, avec câble de 10 m pour alerte de trop-plein.

La station est livrée entièrement montée et prête à poser, vous garantissant une installation simplifiée, rapide et sans erreur. Le modèle CALIDOUBLE1000 est conçu pour une pose enterrée, assurant une installation discrète et sécurisée, idéale pour les installations domestiques ou collectives.

Pompes et Système de Relevage

Les deux pompes de relevage à roue vortex sont spécialement conçues pour gérer les eaux chargées, en particulier celles contenant des solides et des matières en suspension. Ces pompes sont capables de faire passer des particules jusqu'à 50 mm, assurant un rendement optimal dans le cadre du relevage des eaux usées domestiques.

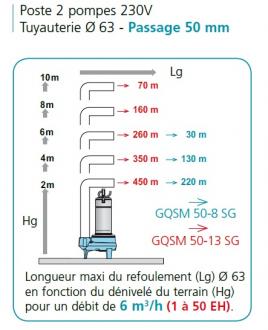

Détails des Pompes GQSM 50-8 SG

• Puissance : 0,55 kW, 4,3 A.
• Diamètre de passage des particules : 50 mm.
• Tension : 230 V, moteur à sec, à 2900 tr/min (service continu).
• Température maximale du liquide : 35°C.
• Protection : IP X8, avec protection thermique et condensateur incorporés.
• Matériaux : Corps de pompe et turbine en fonte, arbre en inox 303.
• Garniture mécanique : Double garniture en céramique d’alumine, carbone dur, et NBR dans une chambre à huile.

Les pompes sont dotées d'une haute résistance à l'usure et à la corrosion, avec un moteur conçu pour des performances de longue durée sans défaillance.

Coffret de Commande VIGICAL V2RM ELEC

La station de relevage CALIDOUBLE 1000 2GQSM 50-8 est livrée avec le coffret de commande et de protection VIGICAL V2RM ELEC. Ce coffret est conçu pour offrir un démarrage fiable et sécurisé, ainsi qu'une protection thermique des deux pompes de relevage. Il permet deux modes de fonctionnement possibles :

1. Mode standard : Fonctionnement avec des pompes équipées de régulateurs de niveau intégrés, avec un régulateur de niveau indépendant pour l'alarme.
2. Mode avancé : Fonctionnement avec 2 à 3 régulateurs de niveau (au choix), et un régulateur pour l'alarme de trop-plein.

Le coffret dispose d’une protection thermique électronique et d'un micro-contacteur par pompe, garantissant une protection maximale contre les pannes. L'alarme est intégrée, avec des voyants LED et un buzzer pour signaler toute anomalie dans le système. Les dimensions du coffret sont de 160 x 200 x 100 mm, avec un indice de protection IP44 pour une utilisation en extérieur.

Accessoires de Raccordement

Le modèle CALIDOUBLE1000 est livré avec tout le nécessaire pour une installation complète et fonctionnelle. En plus des équipements principaux, voici les accessoires fournis :

• Manchon d'entrée en PVC Ø160 : Pour raccorder le tuyau d’arrivée des effluents.
• Joints à lèvre et tuyaux pour ventilation : Un joint à lèvre et un tuyau Ø100 pour la ventilation, avec perçage à réaliser en Ø108.
• Vannes d’arrêt avec raccord union : Permettent une maintenance aisée et sécurisée de la station.

Installation et Maintenance

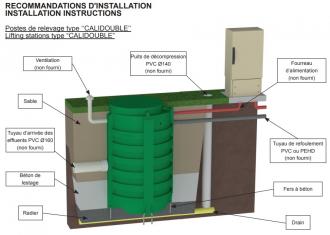

La station CALIDOUBLE 1000 2GQSM 50-8 est conçue pour être installée enterrée, ce qui nécessite un travail préalable pour le perçage des ouvertures et le raccordement des tuyaux et câbles. L'installation est simple et peut être effectuée par des professionnels ou des utilisateurs avertis. La station est livrée prête à poser, avec toutes les pièces nécessaires pour un montage rapide.

L'entretien de la station de relevage est également facilité grâce aux vannes d'arrêt et aux raccords en PVC. Ces éléments permettent d'effectuer facilement les opérations de maintenance, sans devoir retirer la station du sol.

Garantie et Service Après-Vente

Le matériel est garanti pendant 2 ans, sous réserve d'une installation correcte et d'une utilisation conforme aux spécifications du fabricant. En cas de besoin, Calpeda offre également une large gamme de pièces détachées et un service après-vente réactif pour toute question technique ou demande de remplacement de pièces.

Conclusion

Opter pour le poste de relevage CALIDOUBLE 1000 2GQSM 50-8 de Calpeda, c'est choisir un équipement fiable, performant et durable pour le relevage des eaux usées et chargées. Grâce à son design moderne, ses caractéristiques techniques avancées et sa conformité aux normes européennes, cette station de relevage garantit une évacuation efficace des effluents, même dans des conditions difficiles. Elle est idéale pour les installations domestiques, collectives ou industrielles, et constitue un investissement rentable pour un fonctionnement sans tracas à long terme.

Pour plus d'informations ou pour obtenir une solution sur mesure, n'hésitez pas à contacter nos experts en systèmes de relevage. Nous serons heureux de vous conseiller et de vous fournir les pièces détachées nécessaires pour maintenir votre équipement en parfait état.
