Calpeda - CALIDOUBLE 1200 2GQSM 50-8

Poste de Relevage Calidouble Calpeda - Modèle CALIDOUBLE 1200 2GQSM 50-8

Introduction

Pour le transfert de vos eaux usées, que ce soit en sortie d'habitation, pour l'évacuation des eaux de pluie, ou le drainage des eaux chargées, il est crucial de s'équiper de solutions performantes et fiables. Le modèle CALIDOUBLE 1200 2GQSM 50-8 de Calpeda, spécialiste reconnu en équipements de relevage, répond à ces exigences avec une technologie de pointe, offrant ainsi un système efficace et durable pour la gestion des eaux usées et des eaux chargées.

Calpeda vous propose ce poste de relevage de qualité, parfaitement adapté tant aux besoins domestiques qu'aux installations collectives. Grâce à une conception robuste et conforme aux normes européennes, cette station de relevage s'impose comme la solution idéale pour l’évacuation des eaux usées, notamment dans des environnements où l'assainissement public n'est pas accessible ou lorsque l'installation se trouve sous le niveau de rejet.

Caractéristiques techniques

Le CALIDOUBLE 1200 2GQSM 50-8 est une station de relevage spécifiquement conçue pour les eaux usées chargées, offrant une performance optimale grâce à deux pompes de relevage puissantes et à une capacité de 780 litres. Le poste est livré pré-assemblé et prêt à être installé, vous garantissant une installation rapide et simple.

• Volume de bâchée du poste (avec le réglage usine du flotteur) : 200 litres.
• Tuyauterie : Ø 63 avec passage de 50 mm.
• Version : V2E, incluant un coffret de commande V2RM ELEC non raccordé.
• Alarme intégrée : Flotteur pour l'alarme de trop-plein avec 10 mètres de câble.

Composants inclus

• Cuve enterrable en polyéthylène très résistant : Cette cuve est conçue pour être installée uniquement en enterré, avec une température maximale d’utilisation de 35°C.
• 2 pompes de relevage : Spécialement adaptées aux eaux chargées, avec roue vortex et passage de particules de 50 mm.
• Flotteurs à bille : Trois flotteurs, chacun avec 10 mètres de câble, dont un pour l'alarme de trop-plein.
• Vannes d'arrêt et raccords en PVC : Facilitent la maintenance avec des vannes d'arrêt Ø63 et des raccords à union pour un entretien simplifié.
• Clapets à boule : Deux clapets en PVC Ø63, spécialement conçus pour les eaux usées.
• Passage de paroi : En PVC Ø63 x 2"½ pour le raccordement du refoulement.

Équipements supplémentaires

• Manchon d'entrée en PVC Ø160 : Pour raccorder le tuyau d'arrivée des effluents.
• Ventilation : Manchon et tuyau pour effectuer la ventilation en Ø100, avec perçage à réaliser en Ø108.
• Joints : Joints à lèvre en Ø100 pour la montée du tuyau d'arrivée et pour la ventilation.

Coffret de commande et protection : VIGICAL V2RM ELEC

Le VIGICAL V2RM ELEC est un coffret de commande de dernière génération, conçu pour le démarrage et la protection thermique de deux pompes de relevage monophasées. Il offre plusieurs modes de fonctionnement, vous permettant de personnaliser l’utilisation en fonction de vos besoins spécifiques. De plus, il assure la sécurité des installations grâce à ses protections électroniques avancées.

Caractéristiques du coffret :

• Modes de fonctionnement :
  • Mode standard avec régulateurs de niveau intégrés aux pompes + un régulateur de niveau indépendant pour l'alarme.
  • Fonctionnement avec 2 ou 3 régulateurs de niveau et un régulateur de niveau pour l'alarme.
• Fonctions de secours et de sécurité : Permutation automatique sur arrêt de la pompe, temporisation réglable et secours sur défaut de la pompe.
• Protection : Thermique électronique et micro-contacteur pour chaque pompe.
• Dimensions : 160 x 200 x 100 mm.
• Enveloppe IP44 pour installation extérieure.
• Alarme intégrée avec LEDs de signalisation et buzzer, garantissant une gestion visuelle et sonore des alertes.
• Coffret de haute qualité : Matériel conçu pour des conditions d’installation en extérieur, offrant une robustesse optimale.
•

Pompes de relevage : GQSM 50-8 SG

Les pompes GQSM 50-8 SG sont des modèles à roue vortex, spécifiquement conçus pour le relevage des eaux chargées. Elles offrent une performance de haut niveau pour des installations domestiques et collectives, et garantissent une utilisation fiable et durable.

Détails techniques des pompes :

• Puissance : 0,55 kW avec un courant de 4,3 A et un diamètre de passage de particules de 50 mm.
• Tension : 230 V.
• Point de fonctionnement idéal : 9 m³/h à 0,63 bars.
• Moteur à sec : Fonctionne à 2900 tr/min (service continu).
• Protection : IP X8 pour une étanchéité maximale.
• Caractéristiques des matériaux :
  • Corps de pompe et turbine : Fonte robuste.
  • Arbre : Inox 303.
  • Garniture mécanique : Double garniture en céramique d'alumine / carbone dur / NBR, dans chambre à huile.
• Température du liquide : Jusqu’à 35°C.
• Profondeur d'immersion : Mini : 273 mm / Maxi : 5 mètres.
• Plage de pH : 6 à 11.

Les pompes sont livrées avec un câble d'alimentation HO7RNF 3G1 mm² de 10 mètres, offrant une facilité d'installation et une sécurité optimale.

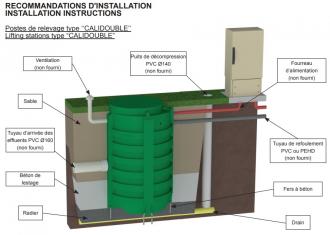

Installation et Maintenance

La station de relevage CALIDOUBLE 1200 2GQSM 50-8 est conçue pour une installation enterrée, avec des instructions claires pour un montage facile. Grâce à ses composants robustes et son design ingénieux, la station est idéale pour une installation dans des environnements difficiles, notamment dans les régions où l'assainissement public est insuffisant.

L’installation nécessite des précautions particulières, notamment en ce qui concerne le perçage des passages pour les tuyaux et les câbles. Cependant, avec les accessoires fournis et une pose soigneuse, cette station de relevage garantira une évacuation d’eaux usées efficace et sans problème pendant de nombreuses années.

Garantie et Service Après-Vente

Le CALIDOUBLE 1200 2GQSM 50-8 est couvert par une garantie de 2 ans, sous réserve d'une installation correcte et d’une utilisation conforme aux recommandations. En cas de besoin, nous mettons à votre disposition un service après-vente pour la fourniture de pièces détachées et un support technique pour toute question relative à l’entretien ou à l’exploitation de la station de relevage.

Nos experts en pompes de relevage sont à votre disposition pour vous conseiller sur les meilleures solutions pour votre installation, vous aider à choisir les équipements adaptés à vos besoins et vous garantir un fonctionnement optimal sur le long terme.

Conclusion

Le CALIDOUBLE 1200 2GQSM 50-8 de Calpeda est une solution complète et fiable pour le relevage des eaux usées chargées. Grâce à sa robustesse, son efficacité et sa conformité aux normes européennes, il représente un investissement durable et rentable pour toute installation domestique ou collective.

N'hésitez pas à nous contacter pour plus de renseignements sur nos produits ou pour obtenir un devis personnalisé. Choisissez la qualité et la performance avec Calpeda pour un environnement propre et une gestion efficace de vos eaux usées.
