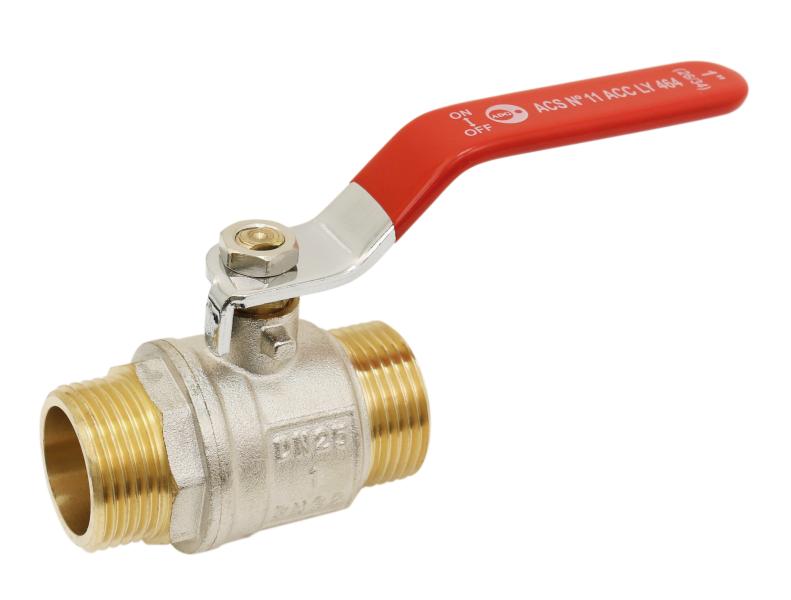

Vanne à Sphère Laiton Mâle - Mâle - PN40/25 - Poignée Rouge Série 203
Présentation du produit
La vanne à sphère laiton mâle - mâle de la série 203 est un élément de commande robuste, conçu pour assurer la sectionnement et la régulation des flux dans vos installations. Elle se distingue par sa construction en laiton de haute qualité, sa maniabilité optimale grâce à une poignée ergonomique et son respect des normes industrielles les plus strictes. Adaptée à un large éventail d'applications, elle est idéale pour des installations telles que la distribution d'eau potable, l'irrigation, le bâtiment, ou encore pour des applications industrielles hors vapeur.
Caractéristiques Techniques
Corps de la vanne : Laiton CW617N - DW matricé à chaud et nickelé pour une meilleure résistance à l'usure et à la corrosion.
Sphère : Laiton CW614N matricé à chaud, chromée dure pour garantir une longue durée de vie et une manipulation facile sans risque de corrosion.
Axe, presse-étoupe, écrou : Laiton CW617N pour une solidité maximale.
Joint de sphère et de presse-étoupe : PTFE (polytétrafluoroéthylène), un matériau fiable pour une étanchéité parfaite.
O-Ring : NBR (caoutchouc nitrile), un matériau résistant aux huiles et aux fluides.
Poignée plate : Acier chromé avec gaine plastique rouge pour une prise en main facile et une bonne visibilité.
Poignée papillon : Aluminium revêtu époxy rouge, offrant une manœuvre facile même dans des conditions difficiles.
Applications de la Vanne à Sphère Série 203
Services généraux : Cette vanne convient pour tous types de fluides compatibles, notamment les gaz et liquides non corrosifs.
Distribution d'eau potable : Parfaitement adaptée pour les réseaux de distribution d'eau, elle garantit une performance fiable et une sécurité maximale pour la consommation d'eau.
Bâtiment : Indispensable dans les installations de plomberie et de chauffage.
Arrosage et Irrigation : Utilisation idéale pour les systèmes d'irrigation agricole, permettant un contrôle précis du débit d'eau.
Industrie (sauf vapeur) : La vanne peut être utilisée dans des systèmes industriels pour gérer différents types de fluides.
Matériaux de Fabrication
Corps : Laiton CW617N, un matériau robuste et durable, matricé à chaud et nickelé, à l'exception du taraudage.
Sphère : Laiton CW614N, traité à chaud et chromé pour une résistance accrue.
Axe, presse-étoupe et écrou : Laiton CW617N, assurant une durabilité et une étanchéité parfaites.
Joint de sphère et de presse-étoupe : Fabriqué en PTFE, un matériau flexible et résistant aux fluides agressifs.
O-Ring : NBR, garantissant une bonne étanchéité même sous des pressions élevées.
Poignée plate et papillon : La poignée plate est en acier chromé avec gaine plastique rouge, tandis que la poignée papillon est en aluminium revêtu d'époxy rouge pour une durabilité maximale.
Conformité aux Normes et Agréments
Certification ISO 9001-2000 : La vanne est conforme aux normes internationales de qualité, assurant sa fiabilité et sa durabilité.
ACS (Attestation de Conformité Sanitaire) : N° 24 ACC LY 036, certifiant que la vanne est compatible avec les systèmes d'eau potable.
Directive 2014/68/UE : Conforme aux exigences de la directive européenne pour les équipements sous pression.
Spécifications Techniques
Température maximale de service : De -10°C à +110°C, permettant une utilisation dans des environnements variés.
Taraudage : BSP cylindrique selon la norme ISO 228/1, garantissant une compatibilité avec les raccords standards.
Précautions de Montage
Pour une installation optimale de la vanne, il est essentiel de respecter quelques précautions :
Étanchéité des filetages : Utilisez des matériaux adaptés comme des pâtes d’étanchéité ou des rubans PTFE. Ne pas en mettre en excès et suivez les normes en vigueur.
Utilisation de clés appropriées : Serrez la vanne en utilisant une clé plate ou à molette, en respectant le sens des 6 pans. Ne jamais utiliser de clé à griffes ou autres outils pouvant déformer la vanne.
Couple de serrage : Ne dépassez pas un couple de serrage de 30 Nm pour éviter tout dommage à la vanne.
Maintien de la tuyauterie : Pour éviter des contraintes sur la vanne, maintenez la tuyauterie par des colliers de fixation appropriés. Si des flexibles sont utilisés, assurez-vous qu'ils sont bien maintenus en place.
Contrôles avant mise en service : Avant la mise en service, effectuez une vérification complète de l’installation, y compris les tests d’étanchéité et la conformité aux normes en vigueur.
Entretien de la Vanne à Sphère
Pour garantir une longévité maximale de votre vanne à sphère laiton, quelques conseils d’entretien sont à suivre :
Utilisation : Il est recommandé d’utiliser la vanne en position ouverte ou fermée à 100%, et d'éviter les positions intermédiaires qui pourraient endommager le mécanisme.
Contrôle périodique : Il est conseillé d'effectuer des manœuvres de contrôle au moins deux fois par an pour vérifier le bon fonctionnement de la vanne.
Lubrification et nettoyage : Veillez à maintenir les surfaces de la vanne propres et lubrifiées pour une manœuvre fluide.
Garantie
La vanne à sphère Série 203 bénéficie d’une garantie de 2 ans, hors main d'œuvre et déplacement. Cette garantie assure le remplacement ou la réparation des pièces défectueuses dans les conditions d’utilisation normales.
Livraison et Service Client
Livraison gratuite : La livraison est gratuite en France continentale. Cependant, le déchargement est à la charge du client, qui doit prévoir un engin adapté tel qu’un Manitou ou tout autre matériel en fonction de la taille de l’article.
Service commercial : Pour toute question concernant le produit, ou si vous ne disposez pas des moyens logistiques nécessaires pour le déchargement, n’hésitez pas à contacter notre service commercial qui se fera un plaisir de vous aider.
Pourquoi Choisir RL DISTRIB ?
En choisissant RL DISTRIB, vous optez pour la qualité et la fiabilité. Depuis 15 ans, notre équipe est au service de l'agriculture, de l'industrie, du BTP, des artisans, des collectivités et des particuliers. Nous proposons une large gamme de produits de qualité supérieure, ainsi qu’un service client réactif et à l’écoute.
Notre magasin à Auxi le Château vous accueille pour découvrir nos produits et bénéficier des conseils de nos experts. Nous sommes fiers de répondre aux besoins variés de nos clients avec des solutions rapides, efficaces et durables.
Faites confiance à RL DISTRIB pour vos besoins en vannes à sphère et autres équipements de plomberie et de régulation. Notre équipe est là pour vous fournir des solutions adaptées à vos projets et pour assurer un service irréprochable à chaque étape de votre achat.
Observations:
Faites le bon choix, contactez le service commercial RL DISTRIB !
