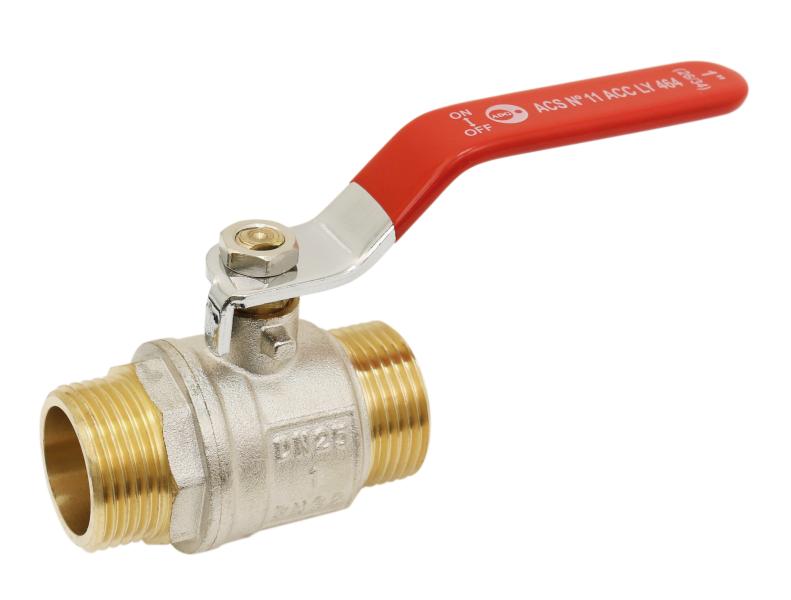

Vanne Mâle-Mâle en laiton avec poignée plate inox - Ø15mm - 1/2''

VANNE À SPHÈRE LAITON MÂLE-MÂLE - PN40/25 - Poignée rouge inox (Série 203LI)

DESCRIPTION GÉNÉRALE

Cette vanne à tournant sphérique allie robustesse, performance, et durabilité grâce à une conception minutieuse en laiton et des matériaux de qualité supérieure.

Caractéristiques principales :

• Type de connexion : Mâle-mâle avec presse-étoupe et axe injecté.
• Manœuvre rapide : Rotation quart de tour grâce à une poignée plate ou papillon réversible.
• Matériau du corps externe : Laiton nickelé pour une meilleure résistance à la corrosion.
• Taraudage : Laiton brossé pour un ajustement précis.

Conçue pour offrir une étanchéité et une maniabilité exceptionnelles, cette vanne garantit des performances optimales sur divers fluides compatibles.

APPLICATIONS

Idéale pour de multiples secteurs :

• Services généraux : Convient à une large gamme de fluides.
• Distribution d’eau potable : Conforme aux normes sanitaires en vigueur.
• Bâtiment : Une solution polyvalente pour vos installations.
• Arrosage et irrigation : Parfaite pour l’agriculture et le jardinage.
• Industrie : Excepté les applications vapeur.

MATÉRIAUX ET SPÉCIFICATIONS TECHNIQUES

1. Corps :
   • Laiton CW617N nickelé (matricé à chaud) sauf taraudage.
2. Sphère :
   • Laiton CW614N chromé dur pour une durabilité accrue.
3. Axe, presse-étoupe, écrou :
   • Laiton CW614N pour une fiabilité mécanique optimale.
4. Joints :
   • PTFE (sphère et presse-étoupe) pour une étanchéité parfaite.
   • O-ring en NBR, résistant à l’usure.
5. Poignée plate :
   • Inox 304 avec gaine plastique rouge pour une manipulation aisée.
6. Poignée papillon :
   • Aluminium revêtu époxy rouge pour une prise en main ergonomique.

Température maximale de service : -10 à +110°C.
Normes de taraudage : BSP cylindrique ISO 228/1.

CONFORMITÉ AUX NORMES

• Certification EN ISO 9001-2000 : Gage de qualité et de fiabilité.
• ACS N°24 ACC LY 036 : Approuvée pour l’eau potable.
• Directive 2014/68/UE : Produit exclu selon l’article 1, §2b.

PRÉCONISATIONS DE MONTAGE

1. Préparation des filetages :
   • Utiliser des matériaux d’étanchéité appropriés (pâte, ruban PTFE) sans excès.
2. Serrage :
   • Employer une clé plate ou à molette sur les 6 pans.
   • Ne jamais utiliser d’outils qui risquent de déformer le corps, comme des clés à griffes.
3. Supportage :
   • Maintenir la tuyauterie avec des colliers pour éviter toute contrainte sur la vanne.
   • Fixer des colliers de part et d’autre de la vanne pour un montage sécurisé.
4. Tests avant mise en service :
   • Vérifier le sens de montage, les serrages et réaliser des tests d’étanchéité selon les normes en vigueur.

ENTRETIEN

Pour prolonger la durée de vie de la vanne :

• L’utiliser en position complètement ouverte ou fermée, en évitant les positions intermédiaires.
• Effectuer des manœuvres de contrôle au moins deux fois par an.

GARANTIE

Durée : 2 ans (hors main-d'œuvre et déplacement).
Profitez de cette garantie en suivant les recommandations d’installation et d’entretien.
