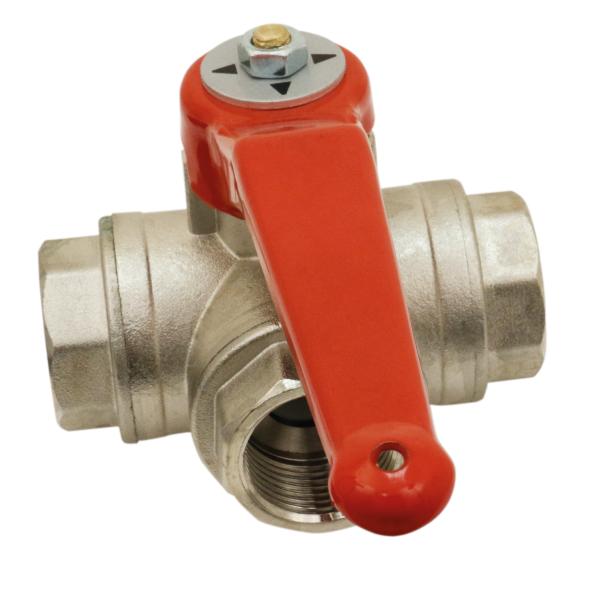

Vanne laiton 3 voies femelle en T horizontale - 33mm - 1''1/4

VANNE LAITON 3 VOIES HORIZONTALE EN T SÉRIE 103VT

Caractéristiques Techniques

• Type : Vanne à sphère 3 voies F/F/F à passage réduit
• Finition : Brossé nickelé
• Positions : 4 (2 positions d’origine + 2 en inversant la poignée)
• Étanchéité : Assurée sur les 3 voies

Applications

• Distribution d’eau potable
• Équipements industriels et hydrauliques (selon pression et température)
• Air comprimé, glycol de chauffage
• Fluides compatibles non corrosifs et non agressifs pour les alliages de cuivre (laiton)
• Certains hydrocarbures

MATÉRIAUX ET COMPOSANTS

Corps de la vanne

• Matériau : Laiton CW617N –DW, finition nickelée
• Sphère : Laiton CW614N, usinée avec outil à diamant et chromée dur

Autres éléments

• Axe, presse étoupe et écrou : Laiton CW614N
• Joint de presse étoupe et sphère : PTFE vierge (7° min pour l’angle d’étanchéité)
• Levier : Acier DD13, recouvert de résine époxy rouge
• Joint de tige : F.P.M (Viton)

CONFORMITÉ ET CERTIFICATIONS

• Agréments : ACS N° 21 ACC LY 270
• Normes de fabrication :
  • EN ISO 9001
  • Directive 2014/68/UE

Spécifications Techniques

• Températures : -10°C à +100°C (à pression nulle)
• Pression maximale : 40 bars (température ambiante)
• Pression différentielle : 5 bars max
• Filetages : BSP cylindrique ISO 228/1

PRÉCONISATIONS DE MONTAGE

1. Étanchéité : Utilisez des matériaux adaptés (pâtes, rubans PTFE) sans excès.
2. Outils recommandés : Clé plate ou à molette.
   • Évitez l’étau ou les outils susceptibles de déformer le corps.
3. Couple de serrage : Ne pas dépasser 30 Nm pour éviter tout risque de rupture.
4. Support et fixation :
   • Maintenir la tuyauterie avec des colliers pour réduire les contraintes sur la vanne.
   • Pour flexibles ou tubes souples, utilisez des colliers adaptés pour éviter toute tension.

Vérifications préalables

Avant mise en service :

• Contrôlez le sens de montage, le serrage et les directives techniques.
• Effectuez des tests d’étanchéité et des essais sous pression.

ENTRETIEN ET GARANTIE

• Conseils d’utilisation :

  • Maintenir la vanne en position ouverte ou fermée, éviter les positions intermédiaires.
  • Manœuvres de contrôle recommandées : au moins deux fois par an.

• Garantie : 2 ans (hors main-d’œuvre et déplacement).
