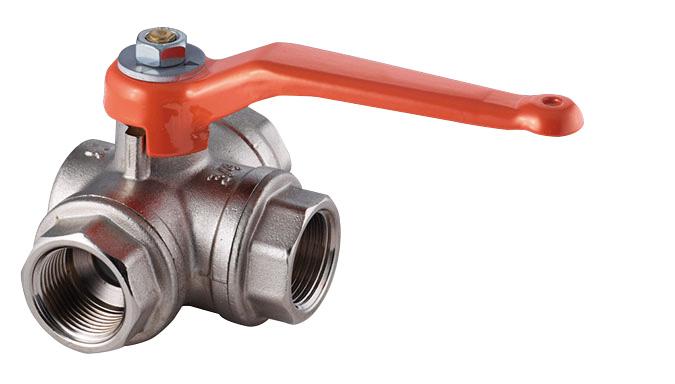

Vanne 3 voies femelle horizontale pour haute température - 20mm - 3/4''

VANNE LAITON SÉRIE SOLAIRE 3 VOIES HORIZONTALE HAUTE TEMPÉRATURE

CONCENTRATION FORTE EN GLYCOL - SÉRIE 103VL-SOL

DESCRIPTION

RL DISTRIB vous propose une vanne de sectionnement à tournant sphérique 3 voies de qualité supérieure, conçue spécifiquement pour répondre aux exigences des installations solaires et des systèmes haute température. Idéale pour des applications nécessitant une résistance exceptionnelle, cette vanne allie fiabilité, durabilité et performance.

Caractéristiques principales :

• Type de vanne : Femelle-femelle à tournant sphérique.
• Spécificité : Passage intégral.
• Commande : Manœuvre quart de tour par levier en inox ou manette en aluminium orange.
• Éléments de jointure : Presse-étoupe en laiton pour une étanchéité optimale.

APPLICATIONS

La vanne 103VL-SOL s'adapte parfaitement à une multitude d'environnements grâce à sa grande polyvalence :

• Fluide supporté : Eau, eau glycolée (jusqu’à 50% de glycol).
• Compatibilité : Tous fluides courants non agressifs compatibles avec les matériaux de la vanne.

MATÉRIAUX DE CONSTRUCTION

Pour une robustesse à toute épreuve, cette vanne est fabriquée avec des matériaux premium :

• Corps et manchon : Laiton CW617N matricé à chaud et nickelé (norme EN 12165).
• Tige et presse-étoupe : Laiton CW614N (norme EN 12164).
• Sphère : Laiton CW617N chromé dur (norme EN 12165).
• Joints : En PTFE et CARBOGRAPHYTE, garantissant une excellente résistance à l’usure et aux hautes températures.
• Joint d'étanchéité : FKM 70 RD 7271, parfaitement adapté aux températures élevées et aux environnements exigeants.
• Levier de manœuvre : Acier inoxydable AISI 304 avec revêtement époxy orange pour une meilleure durabilité et visibilité.
• Manette papillon : Aluminium orange revêtu pour un design ergonomique.

CONFORMITÉS ET CERTIFICATIONS

La qualité et la sécurité de cette vanne sont garanties par :

• Certification ISO 9001 : 2000, gage d’un système de gestion de la qualité rigoureux.
• Taraudage conforme à UNI ISO 228/1, pour des raccords standardisés et fiables.
• Directive européenne 2014/68/UE, attestant de sa conformité aux exigences de sécurité.

SPÉCIFICATIONS TECHNIQUES

• Plage de températures admissibles :
  • De -20°C à +180°C.
  • Utilisation en dessous de 0°C uniquement en présence d’additifs antigel (max. 50%).
  • Pas de vapeur au-dessus de 100°C.
• Pression de fonctionnement :
  • Jusqu’à 16 bar pour des températures standards.
  • 40 bar pour une plage de -10°C à +100°C.

RECOMMANDATIONS DE MONTAGE

Pour garantir un montage optimal et prolonger la durée de vie de la vanne, suivez ces préconisations :

1. Préparation des filetages :
   Utilisez des matériaux d'étanchéité adaptés (pâte d'étanchéité, ruban PTFE) sans excès pour éviter les fuites.

2. Serrage :

   • Employez une clé plate ou une clé à molette sur les surfaces hexagonales de la vanne.
   • Ne jamais utiliser d’outils inadaptés (étau, clé à griffes) pouvant déformer le corps de la vanne.
   • Couple maximal recommandé : 30 Nm.

3. Installation de la tuyauterie :

   • Stabilisez la tuyauterie avec des colliers de fixation pour éviter les contraintes sur la vanne.
   • Si des flexibles ou tubes souples sont utilisés, veillez à bien les maintenir pour ne pas solliciter la vanne.

4. Vérifications avant mise en service :

   • Contrôlez le sens de montage, le serrage des poignées de manœuvre et l'étanchéité.
   • Effectuez des tests sous pression en respectant les normes en vigueur.

ENTRETIEN

Pour une longévité accrue, il est conseillé de suivre ces étapes d’entretien :

• Utilisation optimale :
  Maintenez la vanne en position complètement ouverte ou fermée. Évitez les positions intermédiaires.
• Manœuvres régulières :
  Opérez la vanne au moins deux fois par an pour prévenir tout grippage.

GARANTIE

• Durée : 2 ans (hors main-d'œuvre et déplacement).
• Conditions : Livraison gratuite en France continentale.
  • Prévoir un engin de déchargement adapté (type Manitou).
  • Contactez notre service commercial pour toute assistance logistique.
