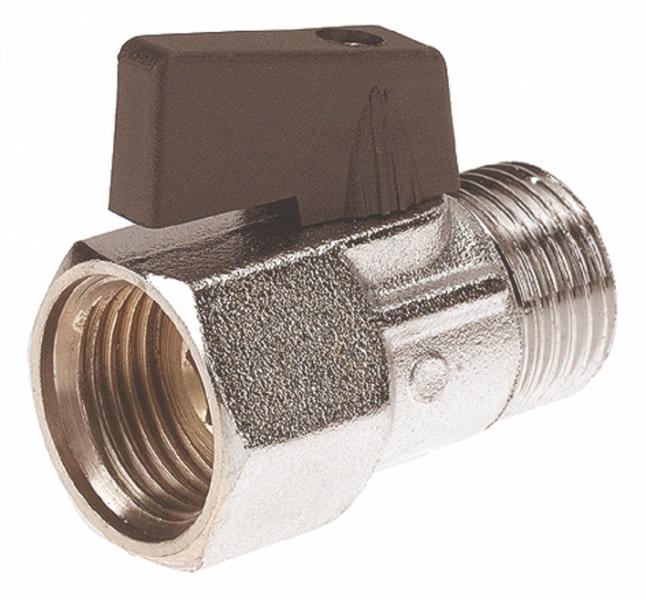

VANNE À SPHÈRE LAITON - FORMAT MINI - POIGNÉE PAPILLON SÉRIE 102MF
DESCRIPTION DU PRODUIT
La vanne à sphère laiton, modèle mini, avec poignée papillon Série 102MF, est un équipement de haute qualité destiné à la gestion des fluides dans diverses applications industrielles et agricoles. Ce modèle compact en laiton chromé offre une solution efficace et durable pour les installations où l'espace et la performance sont primordiaux.
Caractéristiques techniques :
Corps de la vanne : Laiton chromé de haute qualité, conforme à la norme UNI-EN 12164, sous la référence CW 614N, assurant une résistance à la corrosion et une durée de vie prolongée.
Sphère : Fabriquée en laiton chromé CW 614N, garantissant une excellente fluidité et durabilité dans le temps.
Joint de sphère : PTFE, un matériau de haute performance qui assure une étanchéité fiable et une résistance élevée aux températures et aux produits chimiques.
Joint d’axe : NBR 70, idéal pour une étanchéité renforcée et une résistance accrue aux huiles et à l'usure.
Levier : Aluminium noir ou Nylon noir (selon les tailles 1/8" et 3/4"), assurant une manipulation aisée et robuste.
Ce modèle de vanne à sphère laiton est idéal pour des applications variées, telles que dans le secteur agricole, industriel, et pour les professionnels du BTP, ainsi que pour des installations domestiques exigeant une gestion des fluides simple et fiable.
APPLICATIONS
La vanne à sphère laiton mini est conçue pour contrôler le flux des fluides courants compatibles avec les matériaux suivants :
Corps de vanne : Laiton CW 614N, norme UNI-EN 12164, chromé, une combinaison qui offre une résistance à la corrosion et une excellente performance dans diverses conditions environnementales.
Joint de sphère : PTFE, connu pour sa résistance aux températures élevées et aux produits chimiques.
Joint d’axe : NBR 70, idéal pour les conditions de travail avec huiles et fluides plus lourds.
Les vannes sont utilisées pour gérer le passage de l’eau, des gaz et de différents fluides dans des installations où une étanchéité et une régulation précises sont nécessaires. Les applications spécifiques incluent :
Systèmes de plomberie : Idéales pour les installations dans le bâtiment ou pour l’alimentation en eau des collectivités.
Agriculture : Conviennent pour le contrôle de l’irrigation ou des systèmes de gestion de fluides agricoles.
Industrie : Adaptées pour le passage de fluides dans les usines de fabrication, les stations de traitement, ou les applications où des pressions et des températures spécifiques sont en jeu.
SPÉCIFICATIONS TECHNIQUES
Les vannes à sphère laiton mini de la série 102MF présentent des spécifications techniques qui les rendent adaptées à une large gamme d’utilisations dans diverses industries :
Température de fonctionnement : De -10°C à +90°C. Ces vannes sont conçues pour fonctionner dans des environnements où les variations de température sont fréquentes tout en maintenant des performances optimales.
Pression maximale : Jusqu’à 10 bar à 90°C, ce qui garantit une fiabilité exceptionnelle dans des systèmes soumis à des pressions modérées.
Filetage : Taraudage BSPP Cylindrique, conçu pour une installation facile et une connexion sécurisée avec les tuyaux et équipements existants.
Ces caractéristiques font de cette vanne un choix fiable pour ceux qui recherchent une solution performante et durable pour leur système de gestion des fluides.
CONFORMITÉ AUX NORMES ET AGRÉMENTS
La vanne à sphère laiton mini est conforme aux normes européennes les plus strictes, assurant une sécurité et une qualité irréprochables :
Directive 97/23/CE : Conforme aux exigences de la directive relative aux équipements sous pression, assurant une sécurité optimale pour l’utilisateur.
ACS N° 23 ACC NY 229 : Agrément pour les tailles Ø 1/8" et 3/4", garantissant que la vanne peut être utilisée pour des applications en contact avec l'eau destinée à la consommation humaine.
Ces agréments garantissent que les vannes respectent les normes sanitaires et techniques les plus exigeantes, ce qui les rend particulièrement adaptées aux environnements nécessitant une conformité réglementaire stricte.
PRÉCONISATIONS DE MONTAGE
Le montage de la vanne à sphère laiton mini doit être effectué en suivant des règles strictes afin de garantir une performance optimale et éviter toute défaillance prématurée. Voici quelques préconisations pour un montage efficace :
Étanchéité des filetages : Il est important d'utiliser des matériaux adaptés pour assurer une bonne étanchéité des filetages, comme des pâtes d’étanchéité ou des rubans PTFE. Il est essentiel de ne pas en utiliser en excès et de respecter les normes techniques en vigueur.
Utilisation d’une clé plate ou à molette : Lors du montage, il est conseillé d’utiliser une clé plate ou à molette sur les six pans de la vanne pour un serrage optimal. Il est interdit d’utiliser un étau ou une clé à griffes, qui risqueraient d’endommager la vanne.
Couple de serrage : Il ne faut pas dépasser le couple de serrage de 30Nm, afin de prévenir toute déformation ou rupture du corps de la vanne.
Fixation de la tuyauterie : Veillez à bien maintenir la tuyauterie en place à l’aide de colliers de fixation pour éviter toute tension sur la vanne.
Maintenance régulière : Avant la mise en service, il est impératif de réaliser des tests de pression, vérifier les serrages des poignées de manœuvre et s’assurer de l’étanchéité. Il est également recommandé de faire des contrôles réguliers tous les six mois pour garantir un fonctionnement optimal.
ENTRETIEN ET MAINTENANCE
Pour assurer une longévité maximale de la vanne à sphère laiton mini, il est recommandé de l’utiliser principalement en position tout ouvert ou tout fermé, en évitant les positions intermédiaires qui peuvent engendrer des frottements inutiles et accélérer l’usure des composants internes. Il est également conseillé de procéder à des manœuvres régulières de contrôle, au moins deux fois par an, pour s’assurer que le mécanisme fonctionne correctement.
Le bon entretien de la vanne contribue non seulement à son efficacité à long terme, mais également à sa durabilité. Un entretien approprié permet également de minimiser les risques de fuites ou de défaillances.
GARANTIE
Toutes les vannes à sphère laiton mini Série 102MF sont couvertes par une garantie de 2 ans, hors main-d'œuvre et déplacement. Cette garantie témoigne de la confiance que RL DISTRIB place dans la qualité de ses produits. En cas de problème, vous pourrez compter sur un service après-vente réactif pour résoudre rapidement toute difficulté.
LIVRAISON ET LOGISTIQUE
La livraison est gratuite sur l’ensemble du territoire français continental. Cependant, le déchargement de la marchandise reste à la charge du client. Il est important de prévoir un engin de déchargement, comme un Manitou ou tout autre moyen adapté à l’encombrement de l’article.
Si vous ne disposez pas de ce moyen logistique, n’hésitez pas à contacter notre service commercial afin de trouver une solution adaptée à vos besoins.
POURQUOI CHOISIR RL DISTRIB ?
Avec 15 ans d’expérience dans le domaine de la distribution d’équipements industriels et agricoles, RL DISTRIB est le partenaire de confiance pour vos besoins en matière de cuves, pompes, raccords et autres équipements de haute qualité. Nous nous engageons à vous fournir des produits fiables et durables, adaptés à vos exigences techniques.
En choisissant RL DISTRIB, vous optez pour une solution rapide, efficace et de longue durée. Notre équipe, en constante évolution, se tient à votre disposition pour répondre à toutes vos demandes et vous accompagner tout au long de vos projets.
Venez découvrir notre large choix de produits directement dans notre magasin situé à Auxi le Château et bénéficiez de conseils personnalisés.
RL DISTRIB est au service du monde agricole, de l’industrie, des artisans, du BTP, des collectivités et des particuliers. Faites le choix de la qualité, et profitez de nos produits performants pour vos installations de gestion des fluides.
