Vanne inox 3 voies femelle en T motorisable - Ø20mm - 3/4''

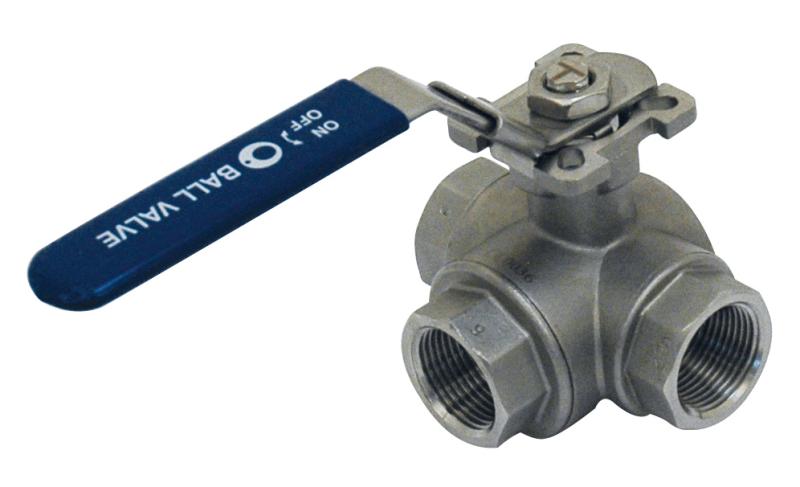

VANNE À SPHÈRE INOX 316 - 3 VOIES FORMAT EN T (SÉRIE 1045)

RL DISTRIB – La référence en équipements professionnels !

DESCRIPTION GÉNÉRALE

Optez pour la qualité et la fiabilité avec notre Vanne à Sphère Inox 316 - Série 1045, conçue pour garantir une étanchéité parfaite sur 3 voies. Adaptée à une grande variété d’applications, elle répond aux normes les plus exigeantes, en assurant une performance optimale, même dans des conditions extrêmes.

Caractéristiques principales :

• Conception : Vanne à boisseau sphérique avec passage réduit et platine ISO 5211.
• Étanchéité : Fiable sur toutes les voies.
• Manœuvre : Quart de tour, poignée plate et cadenassable pour une sécurité accrue.

Que ce soit pour des usages industriels, agricoles ou dans le secteur du bâtiment, cette vanne est un atout indispensable à vos installations.

APPLICATIONS

Cette vanne polyvalente convient à de nombreux environnements :

1. Fluides compatibles : Idéale pour tout type de fluide adapté aux caractéristiques inox 316 et aux sièges en PTFE renforcé.
2. Secteurs d’utilisation :
   • Industrie : Parfait pour les lignes de production et les systèmes hydrauliques.
   • Bâtiment : Intégration aisée dans les réseaux de plomberie et de chauffage.
   • Agriculture : Fiable pour les systèmes d’irrigation et de gestion des fluides.

MATÉRIAUX DE FABRICATION

Un gage de robustesse et de longévité grâce à des matériaux de qualité :

• Corps, embout, et sphère : ASTM A 351-CF8M (Inox 316) – haute résistance à la corrosion.
• Axe : ASTM A276-316 – idéal pour une tenue dans les environnements agressifs.
• Sièges : PTFE 15 % fibre de verre – durabilité accrue et étanchéité optimale.
• Écrou, poignée, rondelles : Inox 304.
• Gaine de la poignée : PVC – manipulation confortable et sécurisée.

CONFORMITÉ AUX NORMES

• Directive européenne : 97/23/CE – CE N°0036.
• Qualité certifiée : Conçue dans le respect des standards techniques européens, pour des performances garanties sur le long terme.

SPÉCIFICATIONS TECHNIQUES

• Pression maximale d’utilisation : Jusqu’à 40 bars à 40°C.
• Température d’utilisation : De -20°C à +140°C à pression nulle.
• Filetages : Taraudage Femelle/Femelle BSP cylindrique ISO 228/1.
• Manœuvre : Rotation fluide et précise à quart de tour.

PRÉCONISATIONS DE MONTAGE

Pour garantir une installation réussie et une performance optimale, suivez nos recommandations :

1. Préparation des filetages :

   • Utilisez des matériaux d’étanchéité adaptés (pâte, ruban PTFE).
   • Appliquez ces produits avec modération, en respectant les normes en vigueur.

2. Installation correcte :

   • Employez une clé plate ou une clé à molette pour le serrage.
   • Évitez absolument l’utilisation d’outils comme l’étau ou la clé à griffes, qui pourraient endommager la vanne.
   • Respectez un couple de serrage maximal de 30 Nm pour les versions laiton.

3. Fixation de la tuyauterie :

   • Stabilisez les tuyaux avec des colliers de fixation pour éviter toute contrainte mécanique sur la vanne.
   • En présence de tubes souples, sécurisez-les également avec des colliers.

4. Contrôle final :

   • Vérifiez le sens de montage, la fixation des poignées et l’étanchéité générale.
   • Effectuez un test sous pression avant la mise en service définitive.

ENTRETIEN

Pour prolonger la durée de vie de votre vanne, suivez ces conseils :

• Utilisation optimale : Toujours en position complètement ouverte ou fermée.
• Manœuvres régulières : Effectuez des rotations au moins deux fois par an pour éviter tout blocage.

GARANTIE

Profitez d’une garantie de 2 ans (hors main-d’œuvre et déplacement).

Livraison gratuite en France continentale. Cependant, il est impératif de prévoir un équipement de déchargement (type Manitou). En cas d’absence d’un tel moyen, contactez notre service commercial pour des solutions adaptées.
