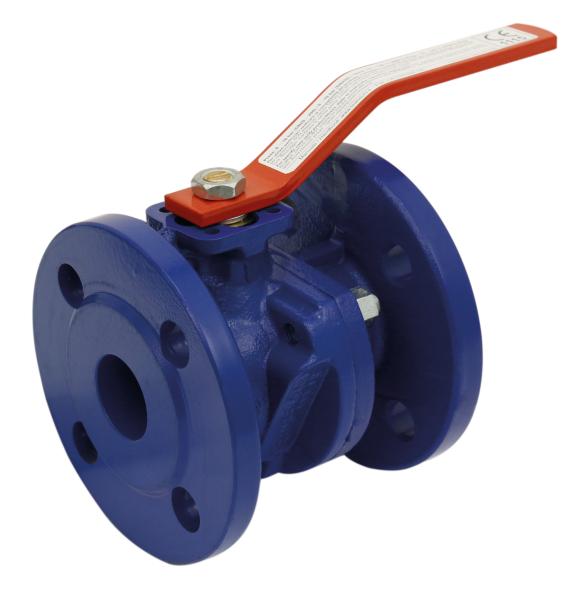

Vanne à brides en fonte époxy avec sphère en inox - DN150 mm

VANNE À SPHÈRE À BRIDES EN FONTE REVÊTEMENT ÉPOXY SPHÈRE INOX Série 130BI

Performances optimales pour des applications industrielles et agricoles

Présentation générale
La Vanne à Sphère à Brides en Fonte Revêtement Époxy Sphère Inox Série 130BI est un choix de qualité supérieure pour la régulation des fluides dans de nombreux systèmes industriels et agricoles. Conçue pour offrir robustesse et durabilité, cette vanne garantit une performance fiable et une longévité accrue, même dans des environnements difficiles. Que vous soyez dans l’agriculture, l’industrie, ou la construction, ce modèle répondra parfaitement à vos exigences.

Caractéristiques Techniques

Manœuvre :

• Type : 1/4 de tour par poignée acier.
• Fonctionnement : Système de manœuvre simple et efficace, idéal pour des installations nécessitant des opérations rapides et sans effort.

Dimensions et Brides :

• Brides GN.10/16 : Diamètre nominal de 40 à 150 mm.
• Brides GN.16 : Diamètre nominal de 200 mm.
• Platine ISO 5211 : Permet une compatibilité avec des actionneurs standards pour un montage rapide et facile.

Revêtement et Matériaux :

• Revêtement : Peinture Epoxy Bleue RAL 5002, appliquée à une épaisseur de 200 microns pour garantir une protection maximale contre les agents corrosifs et l'usure.
• Corps : Fonte EN-GJS 400-15 pour une robustesse supérieure, avec un design renforcé pour résister à des pressions élevées et à des environnements hostiles.
• Sphère : Inox de haute qualité, offrant une résistance exceptionnelle à la corrosion et une durabilité accrue.
• Axe : Laiton pour une meilleure résistance à l’usure et une facilité de maintenance.
• Sièges : PTFE + Carbone, permettant un excellent étanchéité et résistance à la chaleur et à l’usure.
• O’ring : NBR, offrant une résistance renforcée aux fluides industriels courants.
• Levier de manœuvre : Acier rouge, un matériau résistant et fiable pour une manipulation aisée.

Applications et Utilisations

La Vanne à Sphère Série 130BI est idéale pour une large gamme d’applications dans différents secteurs, dont :

• Réseaux de distribution d’eau : Pour la gestion efficace du débit dans les systèmes d’irrigation ou d’approvisionnement en eau.
• Equipements hydrauliques : Utilisée dans des installations industrielles où des fluides à pression élevée doivent être contrôlés.
• Fluides courants compatibles : Convient pour tous types de fluides courants, sauf la vapeur et l’air comprimé.

Cette vanne peut être utilisée dans des installations agricoles, des systèmes de plomberie industrielle, des réseaux d'irrigation, et dans des applications où la résistance à des pressions modérées et la fiabilité sont primordiales.

Spécifications Techniques

• Température maximale de service : -10°C à 90°C.
• Pression de fonctionnement admissible : 16 bars.
• Corps : Fonte EN-GJS 400-15 pour une résistance élevée à la pression.
• Pour DN.200 : Corps Fonte EN-GJL 250, garantissant la sécurité même dans des applications exigeantes.

Ces spécifications font de la série 130BI une solution idéale pour les installations de moyenne à haute pression nécessitant une résistance à la corrosion et une durabilité optimale.

Conformité aux Normes

La Vanne à Sphère à Brides en Fonte répond aux directives européennes et aux normes de sécurité :

• Directive 97/23/CE : Conformité aux exigences techniques de sécurité pour les équipements sous pression.
• Agrément sanitaire : Conforme aux normes sanitaires européennes et aux agréments comme le CE et ACS pour les installations de distribution d’eau potable.

Cela assure à la fois la qualité et la sécurité des installations, tout en garantissant une conformité avec les exigences légales en vigueur.

Préconisations de Montage et Installation

L'installation de la Vanne Série 130BI nécessite des précautions spécifiques pour garantir sa performance optimale et sa longévité. Voici les préconisations à suivre :

• Utilisation des étanchéités : Utiliser des matériaux d'étanchéité appropriés comme des pâtes d'étanchéité ou des rubans PTFE, mais sans excès. Il est essentiel de respecter les normes techniques lors du montage.
• Fixation correcte : Utiliser une clé plate ou à molette sur les pans de la vanne, en évitant les outils susceptibles d’endommager le corps. Il est crucial de ne pas dépasser le couple de serrage de 30 Nm pour les vannes en laiton.
• Supportage de la tuyauterie : La tuyauterie doit être maintenue par des colliers de fixation pour éviter de générer des tensions ou des déformations sur la vanne.
• Vérification avant mise en service : Avant de finaliser l'installation, il est impératif de réaliser un contrôle complet de la vanne : orientation, étanchéité, et serrage des éléments doivent être vérifiés.

Ces étapes de montage doivent être suivies scrupuleusement pour assurer une installation sûre et durable.

Entretien et Longévité

Pour garantir la performance continue de votre Vanne à Sphère à Brides en Fonte Série 130BI, il est conseillé de :

• Positionnement de la vanne : Utiliser la vanne uniquement en position entièrement ouverte ou fermée. Évitez de laisser la vanne dans une position intermédiaire pour préserver la mécanique interne.
• Contrôles réguliers : Les vannes à boisseau sphérique doivent être contrôlées régulièrement. Il est recommandé de réaliser une manœuvre de contrôle au moins deux fois par an pour vérifier leur bon fonctionnement.
• Maintenance préventive : Des opérations de maintenance simples, comme la lubrification du levier et la vérification des joints d'étanchéité, permettront de prolonger la durée de vie de la vanne.

Garantie

La Vanne à Sphère Série 130BI bénéficie d'une garantie de 2 ans, à l'exception des coûts de main-d'œuvre et de déplacement. Nous vous assurons un support client réactif pour toute question ou besoin d’assistance après l'achat.
