Vanne PVC à coller sortie femelle DN100 - ØPVC 110

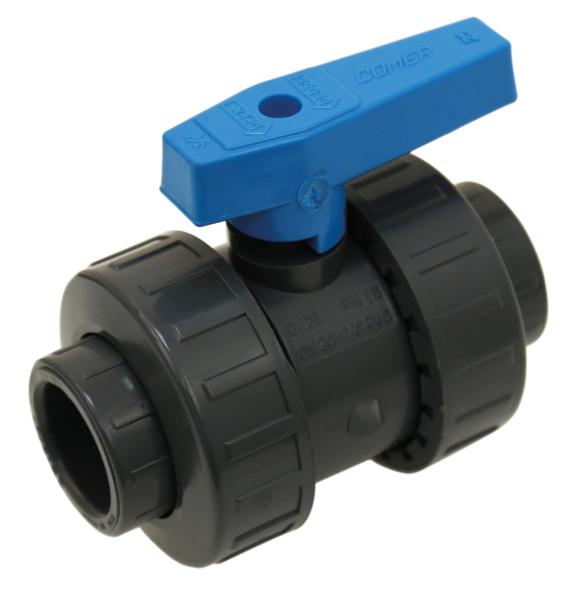

Vanne à Sphère en PVC – Série Distribution d'Eau et Piscine à Coller (Série 180)

Introduction

La vanne à sphère en PVC de la série 180 est un produit essentiel dans les domaines de la distribution d’eau, des piscines et de l’irrigation. Robuste, fiable et facile à installer, cette vanne de sectionnement est conçue pour offrir des performances optimales et garantir une utilisation durable. Destinée à un large éventail d'applications, la vanne à sphère en PVC garantit une étanchéité parfaite et un contrôle précis du débit.

Description Technique

La vanne à sphère en PVC de la série 180 est dotée d’un mécanisme de fermeture quart de tour, permettant une ouverture et une fermeture rapides et efficaces. Sa construction femelle-femelle assure une adaptation facile aux tuyaux PVC et autres raccords de taille standard. Cette vanne est spécifiquement conçue pour être collée, simplifiant ainsi son installation tout en garantissant une étanchéité fiable et durable. Elle est idéale pour des applications de services généraux, de piscine et d'irrigation.

Caractéristiques principales :

• Type de vanne : Vanne de sectionnement à tournant sphérique femelle-femelle
• Mécanisme : Passage standard avec manœuvre quart de tour
• Série : 180 – A coller
• Applications :
  • Services généraux pour tous fluides compatibles
  • Arrosage et irrigation
  • Piscine
• Matériaux :
  • Corps, sphère, axe et union en PVC-U
  • Joint de sphère en P.T.F.E
  • Joint union et O-ring en E.P.D.M.
  • Poignée en PVC bleu

Normes et Conformité

La vanne à sphère en PVC série 180 est conforme aux normes et agréments suivants :

• Norme : UNE-EN-ISO-1452
• Norme sanitaire : Conforme aux directives CE et ACS
• Agrément CSTB : Conforme aux exigences pour la construction et la sécurité des installations.

Spécifications Techniques

La série 180 présente des spécifications techniques de haute qualité, garantissant une utilisation efficace dans des environnements variés.

• Température maximale de service : +60°C
• Pression maximale de service (PMS) :
  • 180 : 16 bars à 20°C
  • 182 : 10 bars à 20°C

Ces spécifications permettent une utilisation optimale dans des installations nécessitant une résistance élevée aux pressions et températures courantes, tout en offrant une longue durée de vie à la vanne.

Préconisations de Montage

Une installation correcte de la vanne à sphère est essentielle pour garantir son bon fonctionnement et sa durabilité. Voici les étapes et précautions à suivre lors du montage de la vanne :

Montage et Étanchéité :

• Lors de l’installation des vannes, il est impératif d’utiliser des matériaux d’étanchéité appropriés tels que des pâtes d’étanchéité ou des rubans PTFE. Il faut éviter les excès de matériaux pour ne pas nuire à l'étanchéité.
• Utilisez une clé plate ou une clé à molette sur les six pans en respectant le sens d'installation.
• Ne jamais utiliser un étau ou une clé à griffes pour serrer la vanne, car cela pourrait entraîner une déformation du corps de la vanne ou même une rupture.
• Le couple de serrage ne doit pas dépasser 30 Nm, en particulier pour les vannes en laiton.
• Pour les vannes inox 3 pièces femelle/femelle, veillez à ne pas provoquer de tension ou déformation des flasques lors du serrage.
• Pour les vannes à souder BW ou SW, il est essentiel de retirer la partie centrale avant de souder les flasques pour éviter les dommages à la vanne.

Positionnement et Fixation :

• Assurez-vous que la tuyauterie est bien maintenue par un calage provisoire avant d’utiliser des colliers de fixation ou d’autres dispositifs appropriés pour éviter toute contrainte supplémentaire sur la vanne.
• Si des tuyaux flexibles ou souples sont présents, il est crucial de les maintenir correctement à l’aide de colliers afin de ne pas exercer de tension sur la vanne.

Vérification avant la Mise en Service :

Avant de mettre en service la vanne, vérifiez minutieusement l'installation en tenant compte des éléments suivants :

• Sens de montage
• Serrage des poignées de manœuvre
• Tests d'étanchéité
• Conformité aux normes sanitaires en vigueur (CE, ACS, CSTB)

Le respect de ces étapes garantit le bon fonctionnement et la longévité de la vanne.

Entretien et Durabilité

Pour assurer une longue durée de vie de la vanne à sphère en PVC série 180, il est essentiel de suivre certaines recommandations d'entretien :

• Positionnement : Il est conseillé d'utiliser la vanne en position complètement ouverte ou complètement fermée pour éviter toute usure prématurée due à des positions intermédiaires.
• Manœuvres régulières : Les vannes à boisseau sphérique doivent faire l'objet d'une manœuvre systématique de contrôle régulier (au moins deux fois par an) pour vérifier leur bon fonctionnement.

L'entretien préventif est une étape clé pour éviter toute panne et garantir que la vanne continue de performer à son meilleur niveau.

Garantie et Livraison

La vanne à sphère en PVC série 180 est garantie pendant 2 ans, hors main d'œuvre et déplacement. En cas de défaut de fabrication ou de problèmes liés à l’utilisation normale, cette garantie vous protège contre les risques de défaillance prématurée.

Livraison :

La livraison de la vanne est gratuite en France continentale. Cependant, le déchargement des produits est à la charge du client, et il est conseillé de prévoir un engin de déchargement, tel qu'un Manitou ou un autre moyen de levage adapté en fonction de l'encombrement de l’article.

Si vous n'avez pas ce moyen logistique à disposition, n’hésitez pas à contacter notre service commercial pour organiser une solution de déchargement alternative.

Pourquoi Choisir RL DISTRIB ?

RL DISTRIB est une entreprise spécialisée dans la vente de produits industriels pour une large gamme d'applications. Depuis plus de 15 ans, nous mettons à votre disposition des solutions de qualité, adaptées à vos besoins en matière de distribution d'eau, de piscines, d'irrigation, ainsi qu’à de nombreux autres secteurs industriels.

Notre équipe professionnelle et dynamique est disponible pour vous conseiller et vous accompagner dans le choix des produits adaptés à vos projets. Nous vous invitons également à visiter notre magasin à Auxi-le-Château pour découvrir notre large gamme de produits et bénéficiez de conseils personnalisés.

Un engagement pour la qualité :

En choisissant les produits RL DISTRIB, vous faites le choix de la qualité et de la fiabilité. Nous garantissons des solutions efficaces et de longue durée, conçues pour résister aux exigences des environnements les plus difficiles.

Conclusion

La vanne à sphère en PVC de la série 180 est un produit performant, facile à installer et conçu pour durer. Elle est adaptée à une grande variété d’applications, allant de l’irrigation à la distribution d’eau en passant par les piscines. Avec ses matériaux de haute qualité et ses caractéristiques techniques avancées, cette vanne répondra parfaitement à vos besoins, tout en vous assurant une utilisation optimale dans le temps.

N'hésitez pas à faire appel à RL DISTRIB pour vos achats et installations. Nous sommes à votre disposition pour toute information complémentaire et pour vous offrir une assistance technique dans le choix de vos produits.
