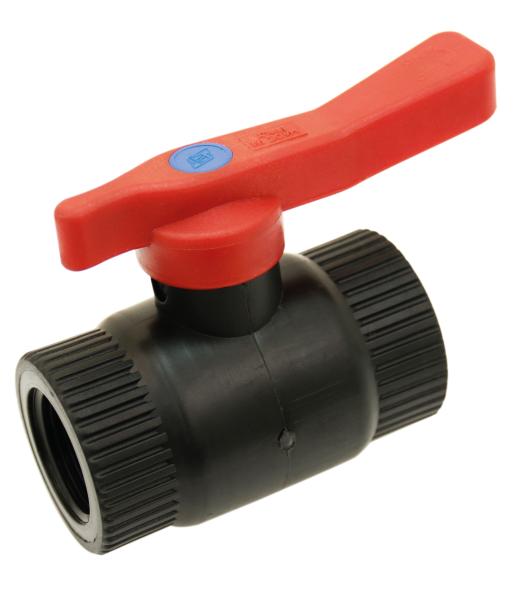

Vanne à sphère en polypropylène femelle - Passage 32 - Ø1''

VANNE À SPHÈRE POLYPROPYLÈNE FEMELLE/FEMELLE – SÉRIE 170

DESCRIPTION

La vanne à sphère Série 170 est un équipement de qualité, conçu pour offrir une solution de sectionnement fiable et durable. Elle se distingue par son design fonctionnel et son mécanisme à tournant sphérique. Avec un taraudage femelle-femelle et une manœuvre quart de tour, cette vanne est idéale pour une large gamme d'applications.
Caractéristiques principales :

• Type : Vanne de sectionnement à tournant sphérique femelle-femelle.
• Passage : Passage standard.
• Manœuvre : Quart de tour pour une manipulation facile.

APPLICATIONS

La vanne Série 170 s’adapte à divers contextes d’utilisation, notamment :

1. Services généraux : Convient à tous les fluides compatibles.
2. Arrosage et irrigation : Parfaite pour les systèmes d’arrosage agricole et les réseaux d’irrigation.

MATÉRIAUX ET COMPOSANTS

Chaque composant de la vanne est conçu pour garantir sa robustesse et sa durabilité :

• Corps : Polypropylène renforcé PPGF, résistant aux chocs et à l’usure.
• Sphère : Laiton matricé à chaud, avec un revêtement chromé pour une meilleure durabilité et une résistance accrue à la corrosion.
• Axe : Fabriqué en laiton pour assurer une excellente stabilité structurelle.
• Joint de sphère : En P.T.F.E. (Polytétrafluoroéthylène), offrant une étanchéité optimale.
• O-Ring : Fabriqué en NBR, garantissant une parfaite étanchéité aux fluides.
• Poignée : Polypropylène renforcé PPGF pour une manipulation confortable et sécurisée.

CONFORMITÉ AUX NORMES

Cette vanne répond aux exigences des normes internationales suivantes :

• ISO 9393-2:1997 : Garantit la qualité des matériaux et la fiabilité des performances.
• UNI ISO 7-1:2003 : Assure une compatibilité universelle des filetages.

SPÉCIFICATIONS TECHNIQUES

• Température maximale de service : Jusqu’à +90°C.
• Taraudage : Conique, selon la norme UNI ISO 7.
• Pression maximale de service (PMS) :
  • 16 bars à 20°C.
  • 8 bars à 40°C.
  • 4 bars à 70°C.

PRÉCONISATIONS DE MONTAGE

Étanchéité des filetages :
Utiliser des matériaux adaptés, comme des pâtes d’étanchéité ou des rubans PTFE. Appliquer ces produits avec modération pour éviter tout excès.

Outils recommandés :
Utiliser uniquement des clés plates ou à molette pour le montage. Évitez les outils tels que les étaux, clés à griffes, ou autres qui pourraient endommager la vanne.

Couple de serrage :
Le serrage ne doit pas dépasser 30 Nm pour les vannes en laiton. Un serrage excessif ou un contact direct en fond de filet peut entraîner une détérioration de la vanne.

Supportage :

• Fixer la tuyauterie de part et d’autre de la vanne à l’aide de colliers de supportage pour limiter les contraintes mécaniques.
• Maintenir fermement les flexibles ou tubes souples avec des colliers afin d’éviter des tensions excessives.

Vérifications avant mise en service :

• Contrôler le sens de montage.
• Tester l’étanchéité.
• Vérifier les directives sanitaires en vigueur (CE, ACS, CSTB, etc.).
  Une mise en service réalisée dans les règles assure une performance optimale et une longue durée de vie.

ENTRETIEN

Pour garantir une durée de vie maximale, il est conseillé :

• De toujours utiliser la vanne en position entièrement ouverte ou fermée.
• D’éviter les positions intermédiaires qui pourraient altérer les composants internes.
• De réaliser au moins deux manœuvres de contrôle par an.

GARANTIE

• Durée : 2 ans (hors main-d'œuvre et déplacement).
• Livraison : Gratuite en France continentale, déchargement à la charge du client. Un engin tel qu’un Manitou est nécessaire pour le déchargement en fonction de la taille de l’article.

Pour toute question logistique, contactez notre service commercial.
