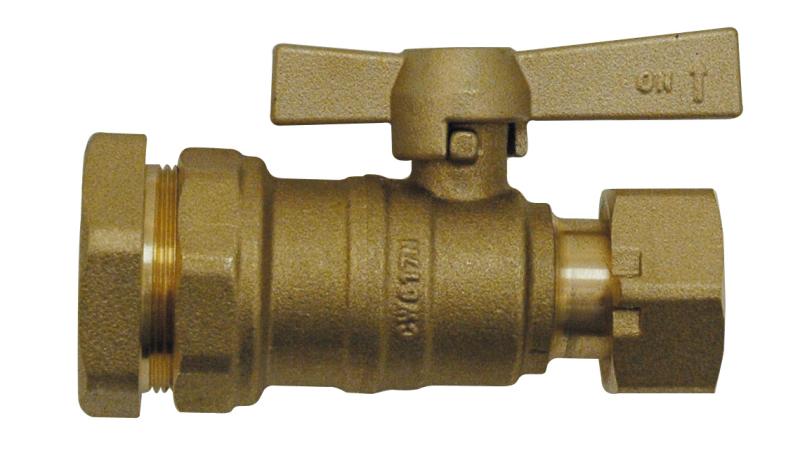

Robinet Compteur et Tuyau PE Série 204CD

Description

Le robinet compteur et tuyau PE Série 204CD est un équipement incontournable pour les réseaux de distribution d’eau potable. Conçu avec précision, il offre des caractéristiques techniques avancées pour garantir un fonctionnement fiable et durable.

Caractéristiques principales :

• Robinet de sectionnement droit : Compatible avec les compteurs d’eau, il dispose d'une entrée pour tube PEHD et d'une sortie écrou prisonnier avec trou de plombage.

• Passage intégral : Conçu pour une manœuvre quart de tour à tournant sphérique.

• Accès simplifié : Le compteur peut être démonté sans retirer le branchement grâce à l’écrou prisonnier.

• Encombrement réduit : Idéal pour les installations avec espace limité.

Applications

Ce robinet est conçu pour les branchements et réseaux de distribution d’eau potable destinée à la consommation humaine. Il répond aux exigences des installations modernes grâce à sa conception robuste et conforme aux normes en vigueur.

Matériaux

• Corps : Laiton CW617N-DW matricé à chaud.

• Sphère : Laiton CW614N matricé à chaud, chromée dure.

• Étanchéité du siège : PTFE.

• Tige de manœuvre : Laiton CW614N.

• Poignée de manœuvre : Laiton CW614N.

• Joints d’étanchéité : NBR.

Conformité aux normes

• ACS produit : N° 24 ACC LY 036.

• Certification : EN ISO 9001 : 2000.

Spécifications techniques

• Filetage et taraudage : BSP cylindrique ISO 228/1.

• Pression de fonctionnement admissible : 16 bars.

• Température admissible : de 0 °C (gel exclus) à +70 °C.

Préconisations de montage

Vannes à sphère – Instructions de montage

Pour garantir une installation optimale et durable, il est essentiel de suivre ces recommandations :

1. Étanchéité des filetages :

   • Utiliser des matériaux appropriés tels que des pâtes d’étanchéité ou des rubans PTFE.

   • Appliquer ces produits avec parcimonie, en respectant les normes techniques.

2. Outils de montage :

   • Préférer une clé plate ou à molette sur les six pans.

   • Ne jamais utiliser d’étau ou de clé à griffes pour éviter toute déformation ou rupture.

3. Couple de serrage :

   • Ne pas dépasser un couple de 30 Nm pour les vannes en laiton.

   • Veiller à ne pas aller en butée en fond de filet.

4. Support de la tuyauterie :

   • Utiliser des calages provisoires ou des colliers de fixation pour éviter les contraintes sur la vanne.

   • Maintenir les flexibles ou tubes souples avec des colliers pour éviter les tensions.

5. Vérifications avant mise en service :

   • Inspecter l’installation : sens de montage, serrage des poignées et tests d’étanchéité.

   • Effectuer des essais sous pression pour s’assurer du bon fonctionnement.

Montage spécifique à certaines vannes

• Vannes à souder BW ou SW : Déposer la partie centrale avant de souder les flasques.

• Vannes 3 pièces inox : Serrer les assemblages sans provoquer de déformation.

Entretien

Pour prolonger la durée de vie du robinet :

• Utiliser en position tout ouvert ou tout fermé.

• Éviter les positions intermédiaires.

• Effectuer des manœuvres de contrôle au moins deux fois par an.

Garantie

• Durée : 2 ans (hors main-d’œuvre et déplacement).

Livraison

• Gratuite en France continentale.

• Déchargement à votre charge : Prévoir un engin de type Manitou ou autre.

• En cas de besoin logistique, contactez notre service commercial.
